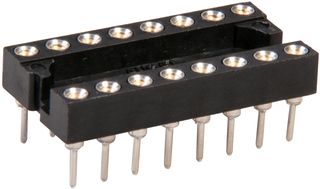

516-AG11D图片1

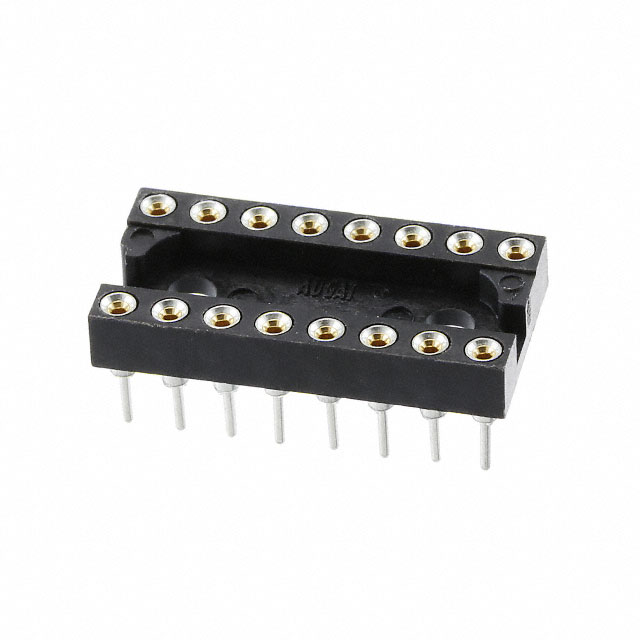

516-AG11D图片2
516-AG11D图片3
516-AG11D图片4
516-AG11D图片5
516-AG11D图片6
516-AG11D图片7
516-AG11D图片8
516-AG11D图片9
516-AG11D图片10
516-AG11D图片11
516-AG11D图片12
516-AG11D概述

AMP FROM TE CONNECTIVITY  516-AG11D  芯片插座, DIP, 16路, 通孔安装

16(2 x 8) 位置 DIP,0.3"(7.62mm)行距 插口 镀金 通孔


得捷:
CONN IC DIP SOCKET 16POS GOLD


贸泽:
IC & Component Sockets GOLD CNT TIN SLV 16P


e络盟:
插座, DIP, 16路, 通孔


艾睿:
Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Box/Tube


安富利:
Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Tube


Verical:
Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Box/Tube


Newark:
# AMP - TE CONNECTIVITY  516-AG11D  IC & Component Socket, 500 Series, DIP Socket, 16 Contacts, 2.54 mm, 7.62 mm, Gold Plated Contacts


MASTER:
Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Tube


Electro Sonic:
Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Tube


516-AG11D中文资料参数规格
技术参数

触点数 16

极性 Female

触点电镀 Gold, Tin Lead

额定电压DC 10.0 kV

额定电流 3A/触头

绝缘电阻 5000 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 16

接触电阻 10 mΩ

额定电流Max 3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 1 kV

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 4.57 mm

引脚间距 2.54 mm

物理参数

颜色 Black

触点材质 Beryllium Copper

工作温度 -55℃ ~ 125℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

516-AG11D引脚图与封装图
516-AG11D引脚图
516-AG11D封装图
516-AG11D封装焊盘图
