5706-RC概述

高电流环形电感 High Current Toroid Inductors

25µH Unshielded Toroidal Inductor 9A 12mOhm Max Radial, Vertical Open

立创商城:
25uH ±15% 9A 12mΩ

得捷:
FIXED IND 25UH 9A 12 MOHM TH

艾睿:
Inductor High Current Toroid 25uH/15uH 15% 1KHz 9A 12mOhm DCR RDL

Verical:
Inductor High Current Toroid 25uH/15uH 15% 1KHz 9A 0.012Ohm DCR RDL

Electro Sonic:
Inductor High Current Toroid 25uH/15uH 15% 1KHz 9A 12mOhm DCR RDL

5706-RC中文资料参数规格

技术参数

额定电流 9 A

容差 15 %

电感 15µH, 25µH OCL

屏蔽 No

测试频率 1 kHz

电阻DC） ≤12 mΩ

工作温度Max 105 ℃

工作温度Min -55 ℃

电阻DC Max 12 mΩ

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial

外形尺寸

宽度 14.3 mm

高度 28.6 mm

直径 28.6 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

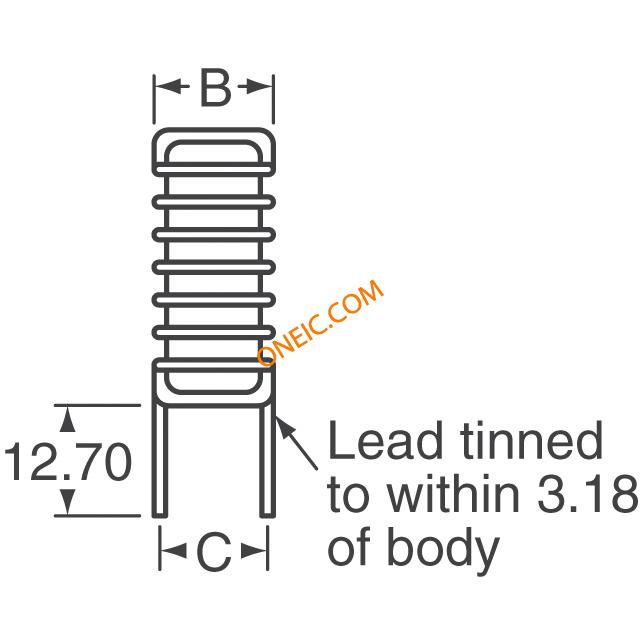

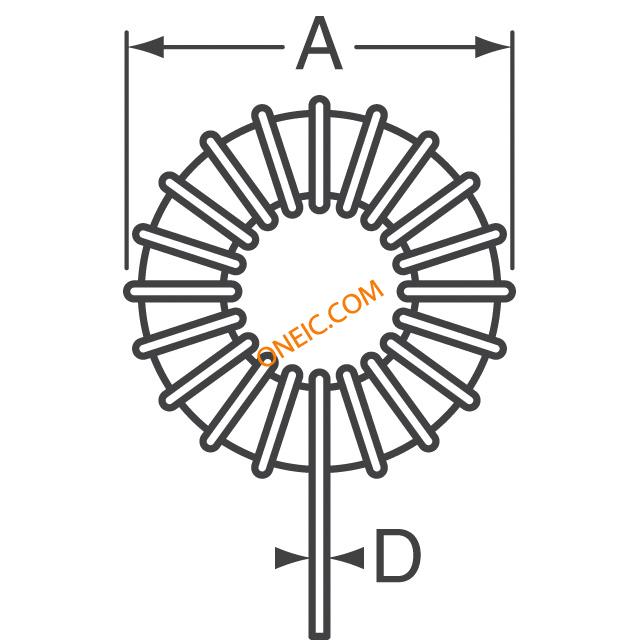

5706-RC引脚图与封装图

在线购买5706-RC

型号： 5706-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：高电流环形电感 High Current Toroid Inductors
