571-0122F概述

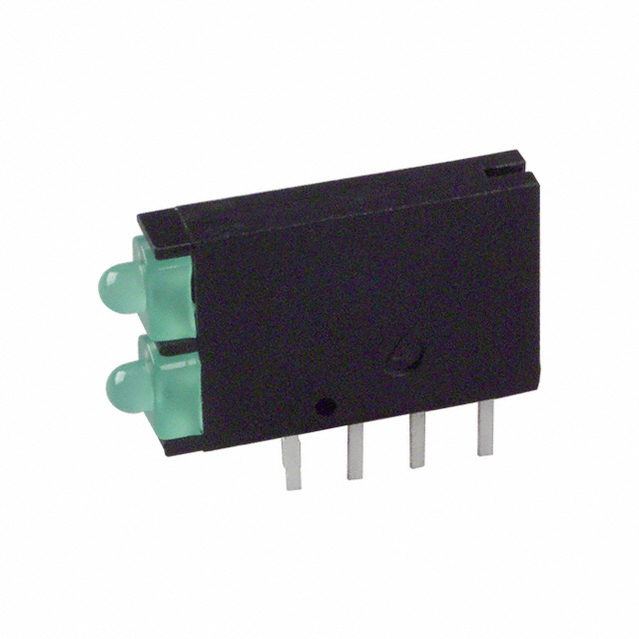

DIALIGHT  571-0122F  电路板指示灯, 绿色, 2 LED灯, 通孔安装, 2mm, 20 mA, 8.7 mcd

The is a 2mm LED CBI® Circuit Board Indicator offers right angle viewing and bi-level housing. The multiple CBIs form horizontal LED arrays on 2.54mm centrelines. LEDs are safe for direct viewing per IEC 825-1, EN-60825-1.

.
Cathode pin 1 & 3 polarity
.
Tinted, diffused lens
.
Standard efficiency LED
.
High contrast, UL94V-0 flame-rated black housing
.
32% Oxygen index
.
PBT 0.29g polymer
.
Housing standoffs facilitate PCB cleaning
.
Solderability per MIL-STD-202F, method 208F
571-0122F中文资料参数规格
技术参数

触点数 4

正向电压 2.1 V

波长 565 nm

发光强度 8.7 mcd

视角 38°

透镜样式 Diffused

峰值波长 565 nm

耗散功率 100 W

正向电流 20 mA

正向电压Max 2.8 V

正向电流Max 30 mA

工作温度Max 100 ℃

工作温度Min -55 ℃

耗散功率Max 100 mW

额定电压 2.1 V

封装参数

安装方式 Through Hole

引脚数 4

外形尺寸

长度 13.7 mm

宽度 2.5 mm

高度 8.6 mm

直径 1.80 mm

脚长度 3.00 mm

物理参数

外壳颜色 Black

颜色 Green

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Signalling, 信令

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8541402000
