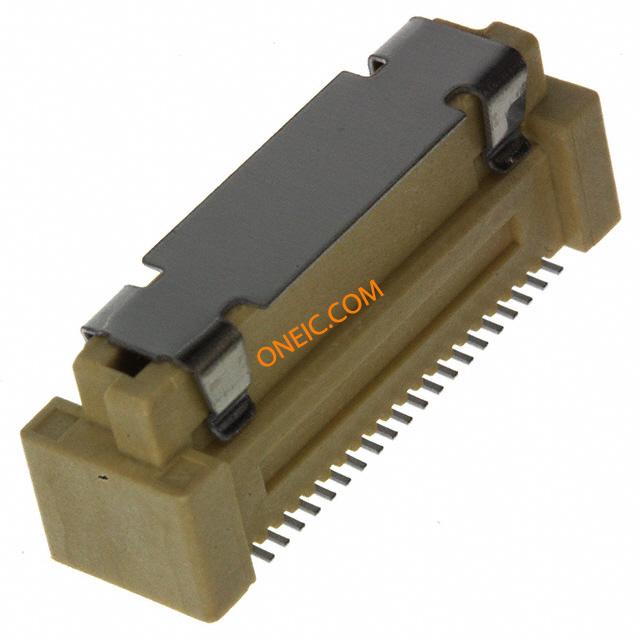

5-5179180-1概述

40 位置 双排 直 表面贴装 0.80 mm 堆叠 密脚距 插座

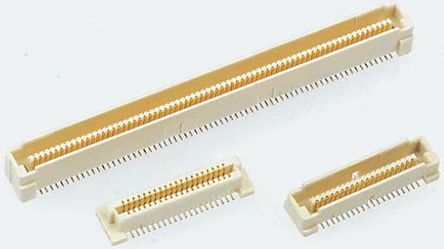

0.8mm Free Height FH 垂直板对板插座

0.8mm Free Height FH 板对板或夹层 SMT 插座连接器,用于并行板堆叠应用。这些 Free Height FH 夹层连接器具有高密度超微型封装,中心线间距仅为 0.031mm,这使其在印刷电路板上比 1.27mm 中心线连接器节省了 50% 的空间。这些 0.8mm Free Height FH 连接器的触点采用波纹管式弹簧设计,可在连接器配接和取消配接时耐受刮损和残断,提供可靠的电气连接。这些 0.8mm Free Height FH 插座具有极化设计,以确保准确配接,并具有印刷电路板定位轮毂,用于准确放置在印刷电路板上。配接这些具有不同板安装插头的 0.8mm FH 插座,可实现 5 至 16mm 的一系列板对板堆叠高度。

这些 0.8mm Free Height FH 板对板插座连接器的典型应用包括:笔记本电脑、笔垫、移动电话和其他需要微型连接器包装的电子设备。

部件号 X-5177983-X 和 5177985-X 是 5 mm FH 垂直插座,可用于实现 5、6、7 和 8mm 堆叠高度

部件号 X-5179009-X 和 5177985-X 是 9 mm FH 垂直插座,可用于实现 9、10、11 和 12mm 堆叠高度

部件号 X-5179010-X 和 X-5084616-X 是 13mm FH 垂直插座,可用于 13、14、15 和 16mm 的堆叠高度

5-5179180-1中文资料参数规格
技术参数

触点数 40

触点电镀 Gold, Tin over Nickel

额定电流 0.5 A

绝缘电阻 500 MΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 40

额定电流Max 0.5A/触头

额定电压Max 100 VAC

额定电压 100 VAC

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 21.8 mm

高度 7.75 mm

封装 SMD

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Copper Alloy

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

5-5179180-1引脚图与封装图

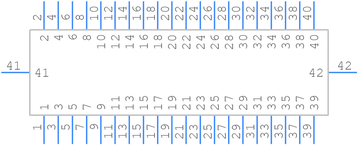

5-5179180-1引脚图
在线购买5-5179180-1
型号: 5-5179180-1
描述:40 位置 双排 直 表面贴装 0.80 mm 堆叠 密脚距 插座
替代型号5-5179180-1
型号/品牌 代替类型 替代型号对比

5-5179180-1

TE Connectivity 泰科

当前型号

当前型号

5-5179233-1

泰科

完全替代

5-5179180-1和5-5179233-1的区别

5-5179009-1

泰科

类似代替

5-5179180-1和5-5179009-1的区别

5-179180-1

泰科

功能相似

5-5179180-1和5-179180-1的区别
