5177984-1

TE Connectivity 0.8mm Free Height FH 垂直板对板插头连接器0.8mm Free Height FH 板对板或 SMT 夹层插头连接器，用于并行板堆叠应用。 这些 Free Height FH 夹层连接器具有高密度超微型封装，中心线间距仅为 0.031mm，这使其在印刷电路板上比 1.27mm 中心线连接器节省了 50% 的空间。 这些 0.8mm Free Height FH 连接器的触点采用波纹管式弹簧设计，可在连接器配接和取消配接时耐受刮损和残断，提供可靠的电气连接。 这些 0.8 mm Free Height FH 插头具有极化设计，以确保准确配接，并具有印刷电路板定位轮毂，用于准确放置在印刷电路板上。配接这些具有不同板安装插座的 0.8mm FH 插头，可实现 5 至 16mm 的一系列板对板堆叠高度。 部件号 5177984-X 和 5177986-X 是 5mm FH 垂直插头，可用于实现 5、9 和 13mm 堆叠高度 部件号 5179029-X 和 1-5177986-X 是 6 mm FH 垂直插头，可用于实现 6、10 和 14mm 堆叠高度 部件号 5179030-X 和 2-5177986-X 是 7 mm FH 垂直插头，可用于实现 7、11 和 15mm 堆叠高度 部件号 5179031-X 和 3-5177986-X 是 8 mm FH 垂直插头，可用于实现 8、12 和 16mm 堆叠高度### 认可UL 认证组件（文件号：E28476）### 0.8mm 板对板 - TE Connectivity

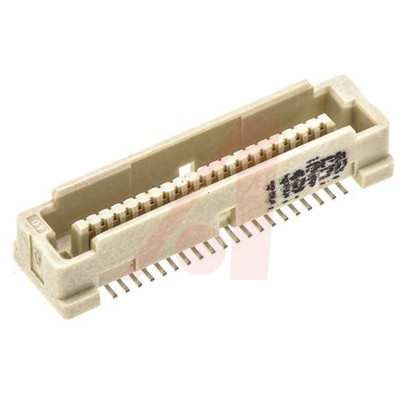

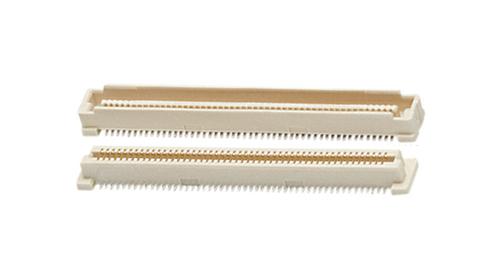

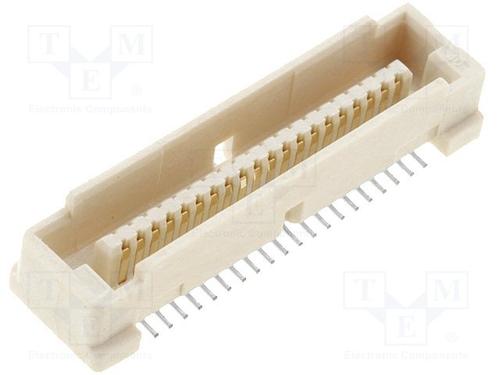

0.8mm Free Height FH 垂直板对板插头

0.8 mm Free Height FH 板对板或 SMT 夹层插头连接器，用于并行板堆叠应用。这些 FH 印刷电路板插头连接器具有高密度 0.8 mm 中心线设计，可显著节省印刷电路板空间。这些 FH 连接器的触点具有波纹管式弹簧设计，可耐受插拔过程中的刮损和残断。此触点设计可提供可靠的电气连接和强大的信号完整性。这些 0.8 mm FH 插头具有极化，可确保精确配接，并且具有印刷电路板定位凸台，可准确放置在印刷电路板上。与多种板安装插座高度配接时，可实现 5 mm 至 20 mm 的各种板对板堆叠高度。

### 特点和优势

• 紧凑、高密度空间节省型设计

• 5 mm 至 20 mm 的宽堆叠高度

• 触点设计，确保可靠的电气连接和强大的信号完整性

• 极化外壳可防止错配

• 定位凸台，可精确放置在印刷电路板上

### 应用

这些 0.8mm FH SMT 管座连接器特别适合用于精简高端计算机、通信、工业、军事和航空行业中需要并行堆叠印刷电路板的应用。应用包括需要微型连接器包装的测试卡和卡扩展器、通信设备和任何电子设备

### 注

堆叠高度 = [（插座高度 + 插头高度） - 5]
