AMP FROM TE CONNECTIVITY 5177983-4 堆叠板连接器, 垂直, Fine Stack系列, 100 触点, 插座, 0.8 mm, 表面安装 , 2 排

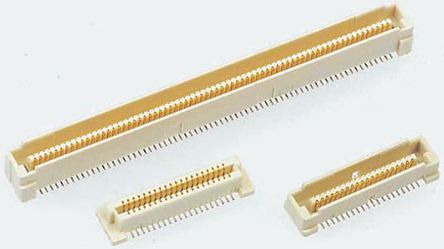

0.8mm Free Height FH 垂直板对板插座
0.8mm Free Height FH 板对板或夹层 SMT 插座连接器，用于并行板堆叠应用。这些 Free Height FH 夹层连接器具有高密度超微型封装，中心线间距仅为 0.031mm，这使其在印刷电路板上比 1.27mm 中心线连接器节省了 50% 的空间。这些 0.8mm Free Height FH 连接器的触点采用波纹管式弹簧设计，可在连接器配接和取消配接时耐受刮损和残断，提供可靠的电气连接。这些 0.8mm Free Height FH 插座具有极化设计，以确保准确配接，并具有印刷电路板定位轮毂，用于准确放置在印刷电路板上。配接这些具有不同板安装插头的 0.8mm FH 插座，可实现 5 至 16mm 的一系列板对板堆叠高度。
这些 0.8mm Free Height FH 板对板插座连接器的典型应用包括：笔记本电脑、笔垫、移动电话和其他需要微型连接器包装的电子设备。
部件号 X-5177983-X 和 5177985-X 是 5 mm FH 垂直插座，可用于实现 5、6、7 和 8mm 堆叠高度
部件号 X-5179009-X 和 5177985-X 是 9 mm FH 垂直插座，可用于实现 9、10、11 和 12mm 堆叠高度
部件号 X-5179010-X 和 X-5084616-X 是 13mm FH 垂直插座，可用于 13、14、15 和 16mm 的堆叠高度
触点数 100
极性 Female
触点电镀 Gold, Tin over Nickel
额定电压AC 100 V
额定电流 500 mA
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 100
额定电流Max 0.5A/触头
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压Max 100 VAC
额定电压 100 VAC
接触电阻Max 30 mΩ
安装方式 Surface Mount
封装 100
引脚间距 800 µm
长度 45.8 mm
宽度 6 mm
高度 3.75 mm
封装 100
引脚间距 800 µm
外壳颜色 Natural
触点材质 Beryllium Copper
绝缘材质 Thermoplastic
工作温度 -40℃ ~ 85℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
