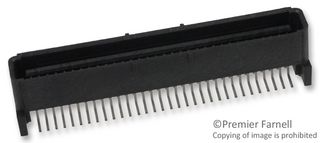

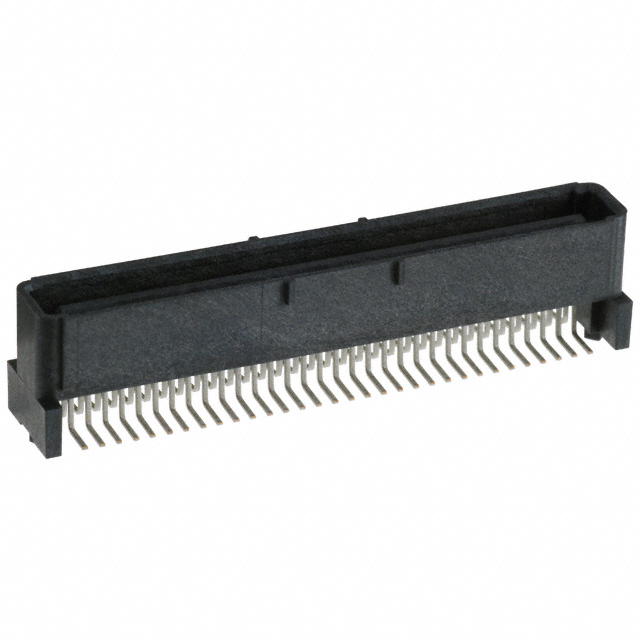

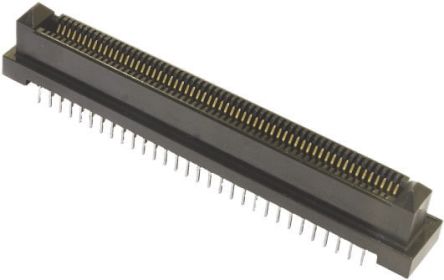

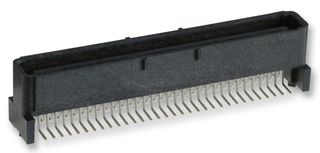

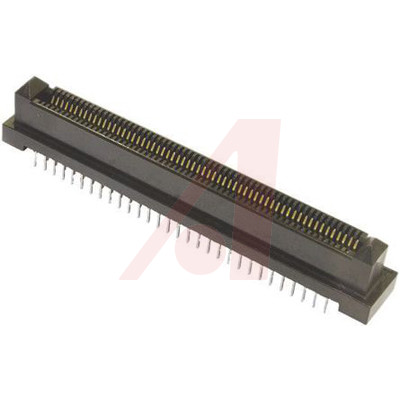

AMP FROM TE CONNECTIVITY 5120527-1 堆叠板连接器, FSI系列, 64 触点, 插头, 1 mm, 表面安装 , 2 排
1.0mm Free Height FH IEEE 1386 插头和插座
Free Height FH IEEE 1386 SMT 平行堆叠插头和插座连接器，在 1.0mm 中心线上采用高密度包装，适用于夹层板堆叠应用。 这些 Free Height FH IEEE 1386 堆叠连接器具有黑色 UL 94V-0 热塑性外壳、镀金触点和定位支柱（库存号 680-5261、680-5264 和 720-1304 除外），能够以手动或机械方式准确定位。 每个 Free Height FH IEEE 1386 连接器均可实现各种堆叠高度，取决于所选的配接连接器，有关详细信息，请参见数据表。
### 认可
UL 94V-0
### 标准
符合 EIA-700 AAAB 规格，用于 IEEE 1386 应用
触点数 64
极性 Male
触点电镀 Gold, Tin, Tin over Nickel
额定电流 500 mA
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 64
额定电流Max 1A/触头
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 100 VAC
接触电阻Max 30 mΩ
安装方式 Surface Mount
封装 SMD
引脚间距 1 mm
长度 35.9 mm
宽度 3.81 mm
高度 8.35 mm
封装 SMD
引脚间距 1 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
绝缘材质 Thermoplastic
工作温度 -55℃ ~ 110℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
5120527-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
120527-1 泰科 | 类似代替 | 5120527-1和120527-1的区别 |
71436-2464 莫仕 | 功能相似 | 5120527-1和71436-2464的区别 |
