5-5179009-5概述

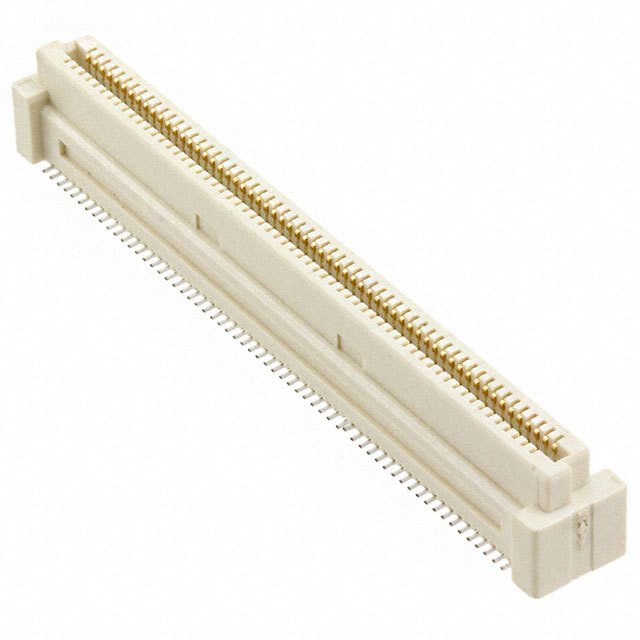

AMP FROM TE CONNECTIVITY  5-5179009-5  堆叠板连接器, 垂直, FH系列, 120 触点, 插座, 0.8 mm, 表面安装 , 2 排

0.8mm Free Height FH 垂直板对板插座

0.8mm Free Height FH 板对板或夹层 SMT 插座连接器,用于并行板堆叠应用。这些 Free Height FH 夹层连接器具有高密度超微型封装,中心线间距仅为 0.031mm,这使其在印刷电路板上比 1.27mm 中心线连接器节省了 50% 的空间。这些 0.8mm Free Height FH 连接器的触点采用波纹管式弹簧设计,可在连接器配接和取消配接时耐受刮损和残断,提供可靠的电气连接。这些 0.8mm Free Height FH 插座具有极化设计,以确保准确配接,并具有印刷电路板定位轮毂,用于准确放置在印刷电路板上。配接这些具有不同板安装插头的 0.8mm FH 插座,可实现 5 至 16mm 的一系列板对板堆叠高度。

这些 0.8mm Free Height FH 板对板插座连接器的典型应用包括:笔记本电脑、笔垫、移动电话和其他需要微型连接器包装的电子设备。

部件号 X-5177983-X 和 5177985-X 是 5 mm FH 垂直插座,可用于实现 5、6、7 和 8mm 堆叠高度

部件号 X-5179009-X 和 5177985-X 是 9 mm FH 垂直插座,可用于实现 9、10、11 和 12mm 堆叠高度

部件号 X-5179010-X 和 X-5084616-X 是 13mm FH 垂直插座,可用于 13、14、15 和 16mm 的堆叠高度

### 认可

UL E28476

5-5179009-5中文资料参数规格
技术参数

触点数 120

极性 Female

触点电镀 Gold, Tin over Nickel

额定电压AC 100 V

额定电流 500 mA

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 120

额定电流Max 0.5A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 100 VAC

额定电压 100 VAC

接触电阻Max 30 MΩ

封装参数

安装方式 Surface Mount

封装 -

引脚间距 800 µm

外形尺寸

长度 53.8 mm

宽度 6.8 mm

高度 7.75 mm

封装 -

引脚间距 800 µm

物理参数

外壳颜色 Natural

触点材质 Beryllium Copper

绝缘材质 Thermoplastic

工作温度 -40℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

5-5179009-5引脚图与封装图
5-5179009-5引脚图
在线购买5-5179009-5
型号: 5-5179009-5
描述:AMP FROM TE CONNECTIVITY  5-5179009-5  堆叠板连接器, 垂直, FH系列, 120 触点, 插座, 0.8 mm, 表面安装 , 2 排
