5177983-5

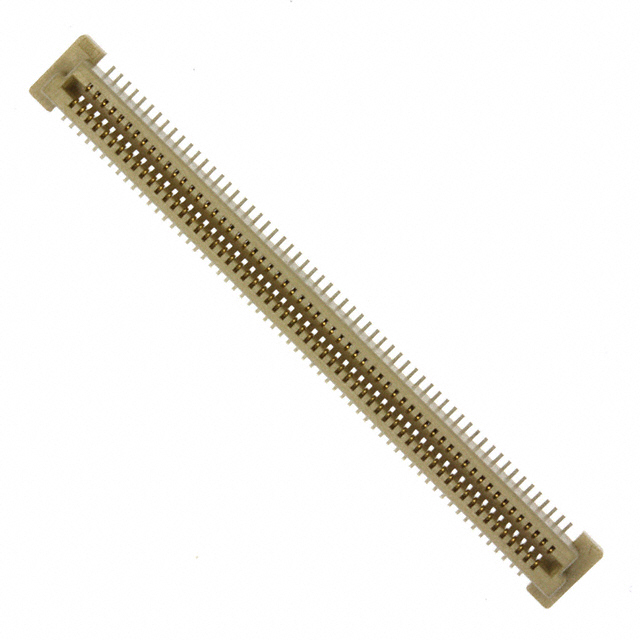

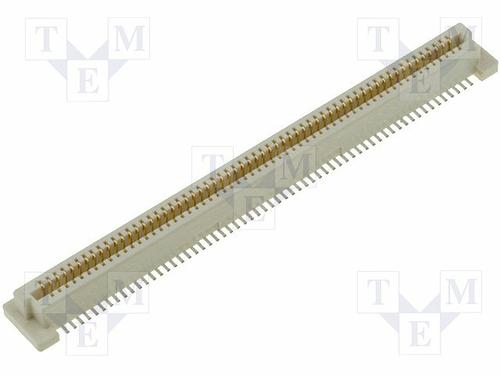

AMP FROM TE CONNECTIVITY  5177983-5  堆叠板连接器, 垂直, FH系列, 120 触点, 插座, 0.8 mm, 表面安装　, 2 排

0.8mm Free Height FH 垂直板对板插座

0.8mm Free Height FH 板对板或夹层 SMT 插座连接器，用于并行板堆叠应用。这些 Free Height FH 夹层连接器具有高密度超微型封装，中心线间距仅为 0.031mm，这使其在印刷电路板上比 1.27mm 中心线连接器节省了 50% 的空间。这些 0.8mm Free Height FH 连接器的触点采用波纹管式弹簧设计，可在连接器配接和取消配接时耐受刮损和残断，提供可靠的电气连接。这些 0.8mm Free Height FH 插座具有极化设计，以确保准确配接，并具有印刷电路板定位轮毂，用于准确放置在印刷电路板上。配接这些具有不同板安装插头的 0.8mm FH 插座，可实现 5 至 16mm 的一系列板对板堆叠高度。

这些 0.8mm Free Height FH 板对板插座连接器的典型应用包括：笔记本电脑、笔垫、移动电话和其他需要微型连接器包装的电子设备。

部件号 X-5177983-X 和 5177985-X 是 5 mm FH 垂直插座，可用于实现 5、6、7 和 8mm 堆叠高度

部件号 X-5179009-X 和 5177985-X 是 9 mm FH 垂直插座，可用于实现 9、10、11 和 12mm 堆叠高度

部件号 X-5179010-X 和 X-5084616-X 是 13mm FH 垂直插座，可用于 13、14、15 和 16mm 的堆叠高度
