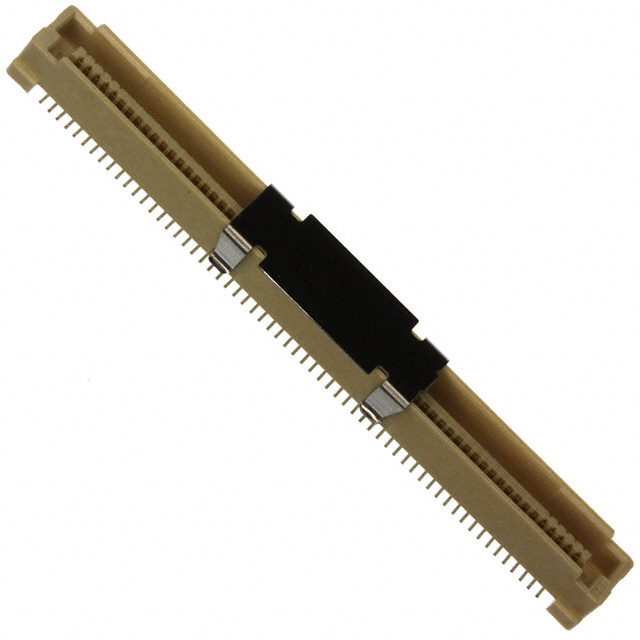

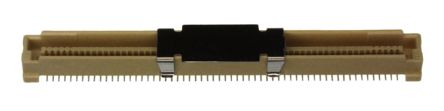

5177986-5图片1
5177986-5图片2
5177986-5图片3
5177986-5图片4
5177986-5图片5
5177986-5图片6
5177986-5图片7
5177986-5图片8
5177986-5图片9
5177986-5图片10
5177986-5图片11
5177986-5概述

堆叠板连接器, Free Height FH Series, 120 触点, 插头, 0.8 mm, 表面安装 , 2 排

120 位置 插头,中央触点带 表面贴装型 镀金


得捷:
CONN PLUG 120POS SMD GOLD


欧时:
Connector Plug 120 way 2 row 0.8mm FH


e络盟:
堆叠板连接器, Free Height FH Series, 120 触点, 插头, 0.8 mm, 表面安装 , 2 排


安富利:
Conn Fine Pitch Connector PL 120 POS 0.8mm Solder ST SMD T/R


Chip1Stop:
Conn Fine Pitch Connector PL 120 POS 0.8mm Solder ST SMD T/R


Verical:
Conn Fine Pitch Connector PL 120 POS 0.8mm Solder ST SMD T/R


Powell:
.4mm, .5mm, .6mm, .8mm, 1mm, Fine Pitch, Surface Mount, Stacking Bd-to-Bd Connectors


Win Source:
CONN PLUG 120POS SMD GOLD / 120 Position Connector Plug, Center Strip Contacts Surface Mount Gold


5177986-5中文资料参数规格
技术参数

触点数 120

触点电镀 Gold, Tin over Nickel

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 120

额定电流Max 0.5A/触头

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

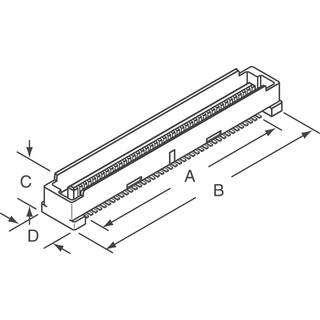

外形尺寸

长度 53.8 mm

宽度 6 mm

高度 4.6 mm

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

5177986-5引脚图与封装图
5177986-5引脚图

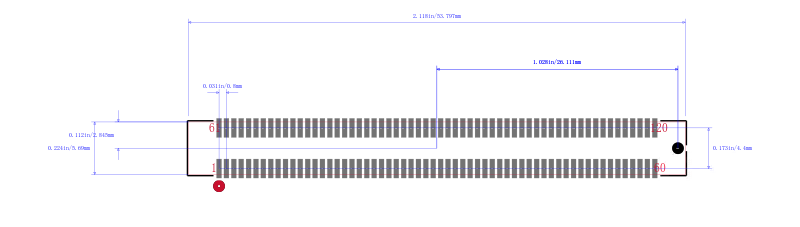

5177986-5封装图

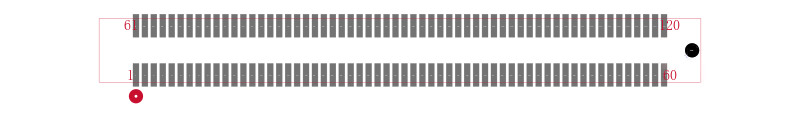

5177986-5封装焊盘图
