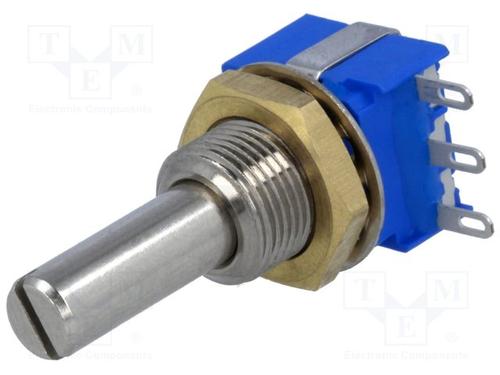

53RAA-R25-A15L图片1

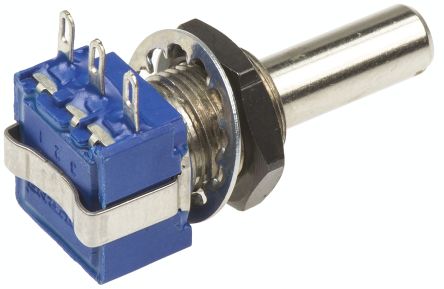

53RAA-R25-A15L图片2

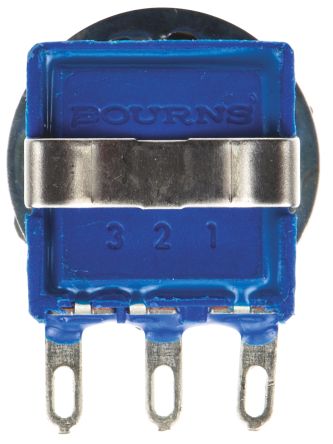

53RAA-R25-A15L图片3

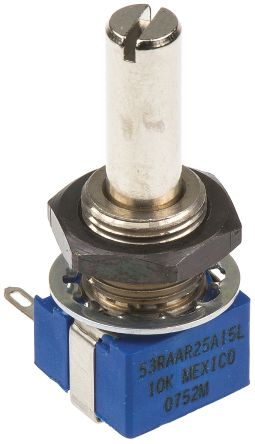

53RAA-R25-A15L图片4

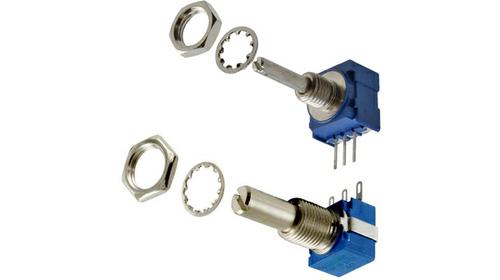

53RAA-R25-A15L图片5

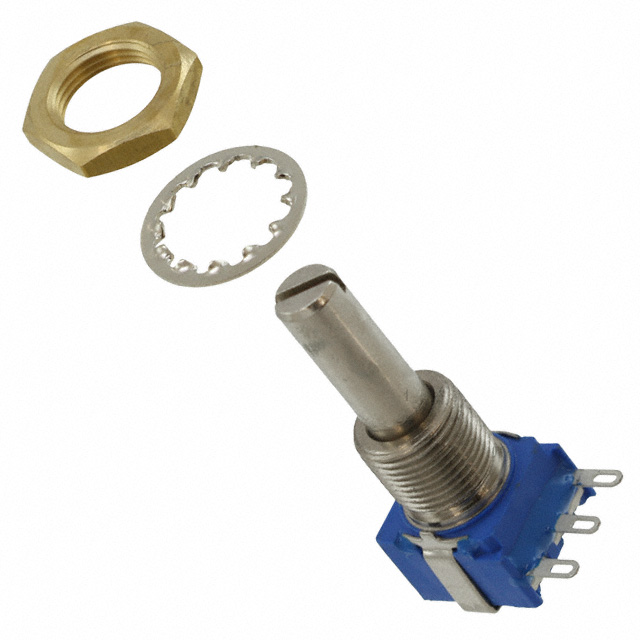

53RAA-R25-A15L图片6
53RAA-R25-A15L图片7
53RAA-R25-A15L图片8
53RAA-R25-A15L图片9
53RAA-R25-A15L图片10
53RAA-R25-A15L图片11
53RAA-R25-A15L图片12
53RAA-R25-A15L图片13
53RAA-R25-A15L图片14
53RAA-R25-A15L概述

BOURNS  53RAA-R25-A15L  旋转电位器, 金属陶瓷, 53系列, 10 kohm, 线性, 1 转, 1 W, 面板

12.5mm 53 系列

电位计,带有金属衬套和轴

面板可安装,带有焊接接线片

提供单线性型、双线性型和对数型

容差 ±10%

额定功率为1W每轨道,

线性(独立) | 5 %

---|---

绝缘 | 最小 1000MΩ

介电强度 | 1500 V 交流(有效值)

温度系数 | 150ppm/°C

触点电阻变化 | 2%

末端电阻 | 2Ω 最大值

电气旋转 | 270° ±5°

机械旋转 | 290° ±5°

工作温度 | +1 ° C → +125 ° C

尺寸: |

单轨主体(高、宽、深) | 13.5mm、12.5mm、8.9mm

双轨主体(高、宽、深) | 13.25mm、12.5mm、16.8mm

轴 | Ø6mm,长 25mm
.
(金属)

安装衬套 | Ø10mm 长 9.5mm(金属)

* 测量值包含衬套

53RAA-R25-A15L中文资料参数规格
技术参数

容差 ±10 %

额定功率 1 W

电阻 10 kΩ

阻值偏差 ±10 %

工作温度Max 125 ℃

工作温度Min 1 ℃

封装参数

安装方式 Panel

封装 Square - 0.492" L x 0.350" W x 0.521" H 12.50mm x 8.89mm x 13.23mm

外形尺寸

长度 33.89 mm

高度 18.25 mm

封装 Square - 0.492" L x 0.350" W x 0.521" H 12.50mm x 8.89mm x 13.23mm

物理参数

工作温度 1℃ ~ 125℃

温度系数 ±150 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

HTS代码 8533408050

数据手册

在线购买53RAA-R25-A15L
型号: 53RAA-R25-A15L
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  53RAA-R25-A15L  旋转电位器, 金属陶瓷, 53系列, 10 kohm, 线性, 1 转, 1 W, 面板
