516-120-000-402

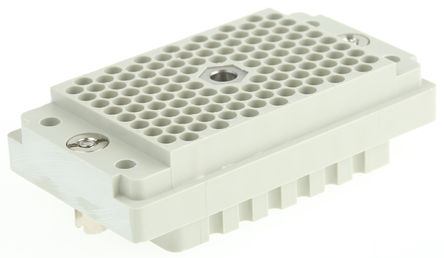

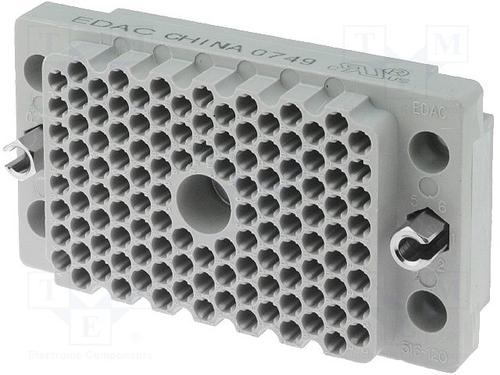

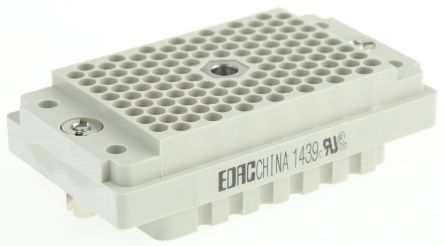

EDAC  516-120-000-402  连接器外壳, 灰色, 紧缩螺母 & 偏光硬件, 516 Series, 插座, 120 路, 3.81 mm, 516 Series Socket Contacts

机架和面板插座外壳

的电缆安装机架和面板包含一个传动螺杆，便于与相应的连接器连接。

压接、焊接和线绕触点可用于此连接器外壳，单独出售。

尺寸 mm

---

线路 数 | A | B | C | D | E | F | G 直径

20 引脚 | 24.38 | 28.6 | 32.26 | 6.60 | 10.41 | 16.26 | 2.64

38 引脚 | 36.07 | 42.87 | 49.73 | 6.60 | 11.89 | 20.73 | 3.45

56 引脚 | 49.28 | 57.91 | 64.77 | 6.60 | 11.89 | 20.73 | 3.45

90 引脚 | 52.07 | 57.96 | 67.95 | 7.62 | 19.43 | 27.1 | 3.45
