5-1634689-0

5-1634689-0图片1
5-1634689-0图片2
5-1634689-0图片3
5-1634689-0图片4
5-1634689-0图片5
5-1634689-0图片6
5-1634689-0图片7
5-1634689-0图片8
5-1634689-0图片9
5-1634689-0图片10
5-1634689-0图片11
5-1634689-0概述

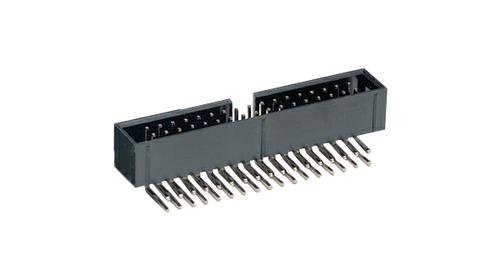

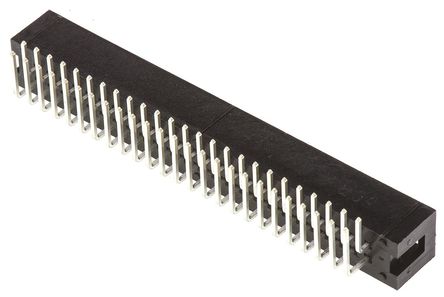

TE Connectivity AMP-Latch 薄型盒式带状电缆管座连接器配接商业性能凸缘极化插座的印刷电路板安装薄型插头 提供直向和直角类型 长度 7.6 +(线路 x 1.27)mm ### TE Connectivity AMP-Latch IDC 带状电缆连接器

Connector Header Through Hole, Right Angle 50 position 0.100" 2.54mm


得捷:
CONN HEADER R/A 50POS 2.54MM


欧时:
TE Connectivity AMP-Latch 薄型盒式带状电缆管座连接器配接商业性能凸缘极化插座的印刷电路板安装薄型插头 提供直向和直角类型 长度 7.6 +(线路 x 1.27)mm ### TE Connectivity AMP-Latch IDC 带状电缆连接器


e络盟:
AMP FROM TE CONNECTIVITY  5-1634689-0  线至板连接器, 直角, AMP-LATCH系列, 50 触点, 针座, 2.54 mm, 通孔安装, 2 排


艾睿:
Conn Shrouded Header 4 Sides HDR 50 POS 2.54mm Solder RA Thru-Hole


Allied Electronics:
2.54mm Pitch 50 Way 2 Row Right Angle PCB Header, Solder Termination


Verical:
Conn Shrouded Header 4 Sides HDR 50 POS 2.54mm Solder RA Side Entry Thru-Hole


MASTER:
Conn Shrouded Header HDR 50 POS 2.54mm Solder RA Thru-Hole


Electro Sonic:
Conn Shrouded Header HDR 50 POS 2.54mm Solder RA Thru-Hole


5-1634689-0中文资料参数规格
技术参数

触点数 50

极性 Male

触点电镀 Gold, Tin, Tin over Nickel

额定电流 3 A

绝缘电阻 5000 MΩ

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 50

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 50

引脚间距 2.54 mm

外形尺寸

高度 9 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

材质 Polyester

工作温度 -40℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

5-1634689-0引脚图与封装图
5-1634689-0引脚图
5-1634689-0封装图
5-1634689-0封装焊盘图
在线购买5-1634689-0
型号: 5-1634689-0
描述:TE Connectivity AMP-Latch 薄型盒式带状电缆管座连接器 配接商业性能凸缘极化插座的印刷电路板安装薄型插头 提供直向和直角类型 长度 7.6 +(线路 x 1.27)mm ### TE Connectivity AMP-Latch IDC 带状电缆连接器
