5499345-5概述

Conn Ejector Header HDR 24POS 2.54mm Solder RA Thru-Hole

Connector Header Through Hole, Right Angle 24 position 0.100" 2.54mm


得捷:
CONN HEADER R/A 24POS 2.54MM


贸泽:
Headers & Wire Housings 24 POS HDR 30AU R/A W/SHORT LATCHES


艾睿:
Conn Ejector Header HDR 24 POS 2.54mm Solder RA Thru-Hole Tray


Allied Electronics:
AMPLATCH HEADER-PIN; 4 SIDED; RIGHT ANGLE; 24P


安富利:
Conn Ejector Header HDR 24 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Ejector Header HDR 24 POS 2.54mm Solder RA Thru-Hole Tray


Newark:
# AMP - TE CONNECTIVITY  5499345-5  A/L UNIV HDR 24P RA SHT LAT New


MASTER:
HEADER ASSY, UNIVERSAL, AMP-LATCH


Powell:
Pin and Pinless Headers AMP-LATCH


Electro Sonic:
A/L UNIV HDR 24P RA SHT LAT


5499345-5中文资料参数规格
技术参数

触点数 24

极性 Male

触点电镀 Tin, Gold

额定电流 1A/触头

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 24

安装角度 90.0 °

额定电流Max 1A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

额定电压Max 250 VAC

额定电压 250 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 49.8 mm

宽度 13.9 mm

高度 8.53 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 -, Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

5499345-5引脚图与封装图
5499345-5引脚图

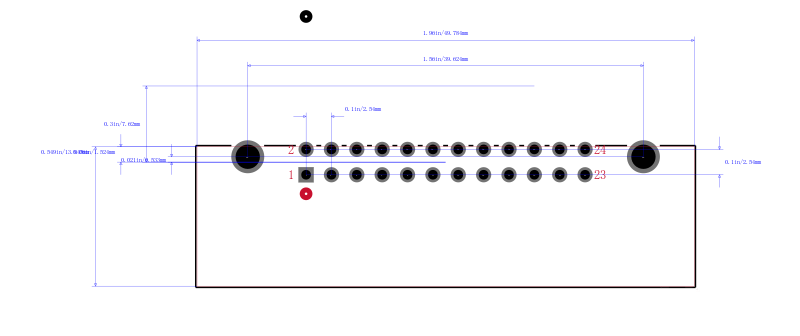

5499345-5封装图

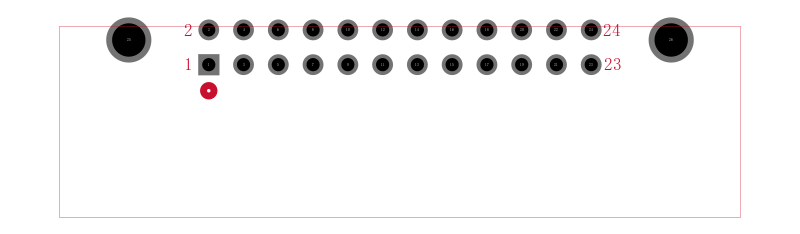

5499345-5封装焊盘图
