56SDP30-01-1-AJN概述

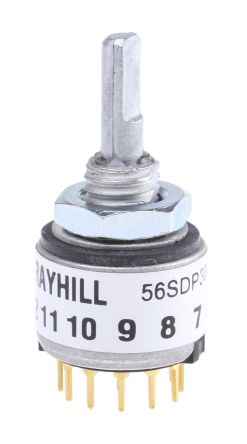

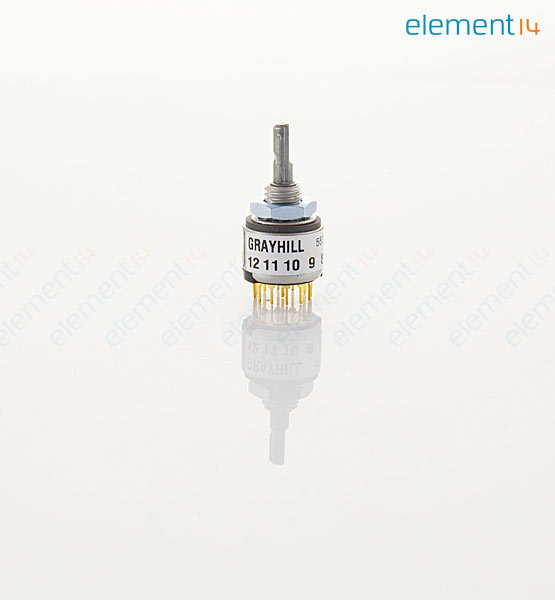

GRAYHILL 56SDP30-01-1-AJN 旋转开关, 56系列, 不发光, 30 °, 200 mA, 200 mA, 115 V

56 系列单层旋转

的 56 系列单层设计坚固，以确保在您的设备的使用寿命中开关可以正常操作。 Grayhill 56 系列旋转开关提供多种电路选项。

特征：

面板后需要的距离最小

提供短路和非短路触点

配有焊片或 PC 安装接线端子

可切换 200mA

提供 1 至 4 极型号

56SDP30-01-1-AJN中文资料参数规格

技术参数

触点数 1

绝缘电阻 10.0 GΩ

触点类型 SPST

针脚数 12

位数 1

接触电阻 100 mΩ

触点额定电流 200mA @30VDC

额定电流Max 0.2 A

额定电压 30VDC, 115VAC

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

封装 200

外形尺寸

长度 12.7 mm

宽度 12.7 mm

高度 28.07 mm

封装 200

物理参数

触点材质 Brass

其他

产品生命周期 Active

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99
