6116201-1

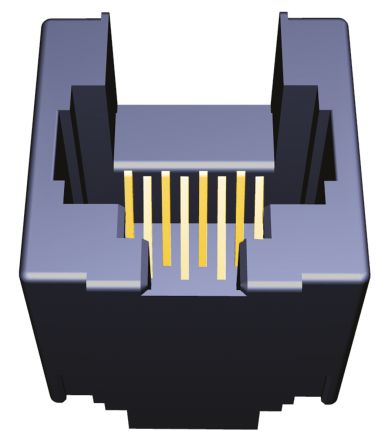

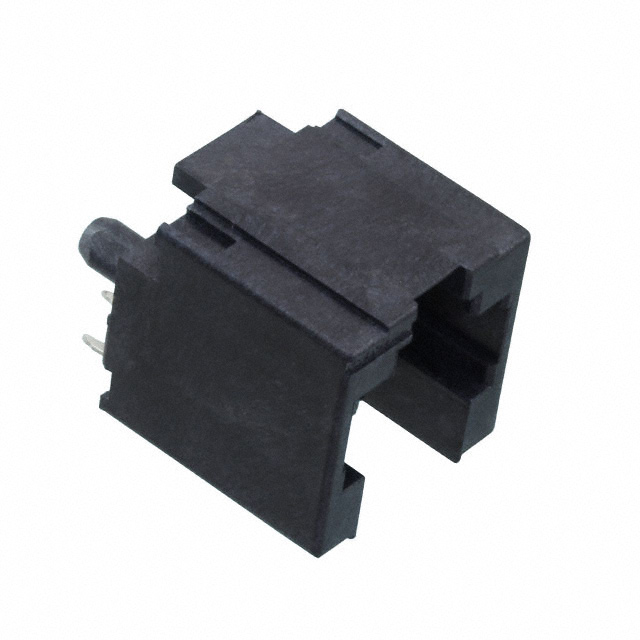

TE Connectivity 5 类单端口垂直印刷电路板安装模块化 RJ45 插孔5 类单端口 8 位置垂直印刷电路板安装模块化 RJ45 插孔，带热塑性外壳和镀镍铜合金屏蔽（如适用）。 库存号 782-5796 采用印刷电路板压配合安装，触点端接端上具有一个面板、印刷电路板接地选项和符合标准的引脚 库存号 782-7691 采用印刷电路板压配合安装，触点端接端上具有一个印刷电路板接地选项和符合标准的引脚 库存号 782-5770 采用印刷电路板通孔安装，且具有印刷电路板接地选项 库存号 820-8312 采用印刷电路板压配合安装，无屏蔽，触点端接端上具有一个符合标准的引脚 库存号 820-8202 是印刷电路板通孔安装，非屏蔽，3.56 mm 尾线长度，非传统 Cat5 引脚### RJ 印刷电路板和模块化插孔连接器

5 类 RJ45 单端口模块化插孔

一系列 5 类 RJ45 单端口模块化插孔连接器，采用节省空间的设计，可提供安全且可靠的数据通信解决方案。这些 RJ45 模块化插孔连接器具有侧面接入（直角安装）或顶部接入（垂直安装）。这些模块化插孔的侧面接入型号提供反向插孔面，其中触点位于底部而闩锁位于顶部。这种配置允许交替闩锁位置。这些 RJ45 插孔连接器型号提供 EMI/RFI 保护屏蔽，可选印刷电路板或面板接地。这些 RJ45 插孔连接器提供集成 LED，用于识别线路状态和碰撞。内置 LEDS，无需单独的指示器，从而节省系统空间。这些 RJ45 5 类插孔连接器的外壳由 UL 94V-0 阻燃聚酯制成，并预装了镀金触点。这些 RJ45 模块化插孔直接安装到印刷电路板上且提供印刷电路板安装桩钉，用于在焊接过程中定位和固定支撑所有型号均高度可靠且质量极佳。

### 特点和优势

紧凑节约空间的设计 顶部和侧面接入安装

屏蔽提供 EMI/RFI 保护

印刷电路板和面板接地选项

反向插孔面选项，用于交替闩锁位置

集成 LED，用于线路状态指示

UL 94V-0 阻燃外壳

印刷电路板安装桩钉，用于定位和支撑

### 应用

这些 RJ45 5 类连接器适合用于语音、数据和高速网络方面需要高性能的应用。这些应用包括：通信（电话、路由器、服务器）、计算机、商业设备、消费电子产品和无线基站。

**补充数据**

---

**库存号** | **制造商部件号** |

**屏蔽**

|

**接地选项**

|

**LED**

|

**反相插孔面**

787-1626

| 5406533-1 | 否 | 否 | 是 | 是

820-8104

| 1-406525-1 | 否 | 否 | 否 | 是

820-8202

| 5558397-1 | 否 | 否 | 否 | 否

820-8312

| | 否 | 否 | 否 | 否

782-0823

| 1-406541-1 | 是 | 面板和印刷电路板 | 否 | 是

782-7681

| 1-406541-5 | 是 | 印刷电路板 | 否 | 是

787-1650

| 1116503-2 | 是 | 印刷电路板 | 否 | 是

787-1657

| 1116062-2 | 是 | 面板和印刷电路板 | 否 | 否

787-1685

| 6339160-1 | 是 | 面板和印刷电路板 | 否 | 是

820-8097

| 2-406549-1 | 是 | 面板和印刷电路板 | 是 | 是

820-8126

| 2-406549-8 | 是 | 面板和印刷电路板 | 是 | 是

820-8132

| 6339191-1 | 是 | 面板和印刷电路板 | 是 | 是

820-8237

| 6116526-1 | 是 | 印刷电路板 | 否 | 否

820-8271

| 406732-2 | 是 | 印刷电路板 | 否 | 否

820-8277

| 406549-1 | 是 | 面板和印刷电路板 | 是 | 是

820-8300

| 6116173-4 | 是 | 面板和印刷电路板 | 是 | 是

820-8303

| 6339191-5 | 是 | 面板和印刷电路板 | 是 | 是

909-8062

| 2-406549-4 | 是 | 面板和印刷电路板 | 是 | 是

909-8081

| 1-406541-6 | 是 | 面板和印刷电路板 | 否 | 是

909-8093

| 1-406541-8 | 是 | 印刷电路板 | 否 | 是

782-5770

| 6368150-1 | 是 | 印刷电路板 | 否 | 否

782-5796

| 6116418-1 | 是 | 面板和印刷电路板 | 否 | 否

782-7691

| 6116202-1 | 是 | 印刷电路板 | 否 | 否

### 标准

满足 FCC 规范和电信行业协会 TIA-1096-A 支持的第 68 部分规范则。
