6639S-1-102概述

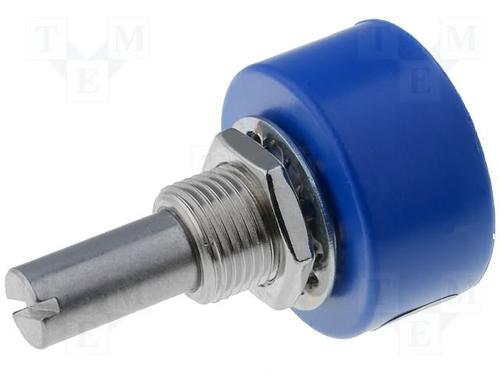

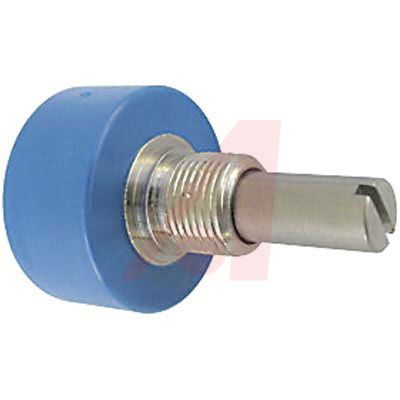

BOURNS 6639S-1-102 旋转电位器, 精准, 6639S系列, 1 kohm, 线性, 1 转, 1 W, 面板

22mm 安装 6639 系列

精密衬套安装连续旋转电位计

占据面板后极小空间

极佳的旋转寿命 - 高质量坚固结构

电气角 340° 有效

导电塑料元件

容差 | 20%

---|---

额定功率 | 40°C 时为 1W

温度系数 | 600 ppm/°C（最大值）

线性容差 | 2% 独立

绝缘电阻 | >500MΩ

电气旋转 | 340° ±3°

机械旋转 | 连续

运转扭矩 | 18.80 gm-cm

旋转寿命 | 1000 万次循环

工作温度范围 | -55°C → +125°C

轴 | Ø6.35mm 长 22.3mm

安装衬套 | Ø9.5mm 长 10mm

* 测量值包含衬套。

6639S-1-102中文资料参数规格

技术参数

额定电压DC 500 V

额定电压AC 300 V

绝缘电阻 500 MΩ

容差 ±15 %

额定功率 1 W

电阻 1 kΩ

阻值偏差 ±15 %

工作温度Max 125 ℃

工作温度Min -40 ℃

额定电压 300 VAC

封装参数

安装方式 Solder Lug, Panel

封装 Round - 0.875" Dia x 0.443" H 22.23mm x 11.25mm

外形尺寸

长度 11.2 mm

高度 36.65 mm

直径 22.2 mm

封装 Round - 0.875" Dia x 0.443" H 22.23mm x 11.25mm

物理参数

重量 24 g

工作温度 -40℃ ~ 125℃

外壳材质 Plastic

温度系数 ±500 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20
