691311700104概述

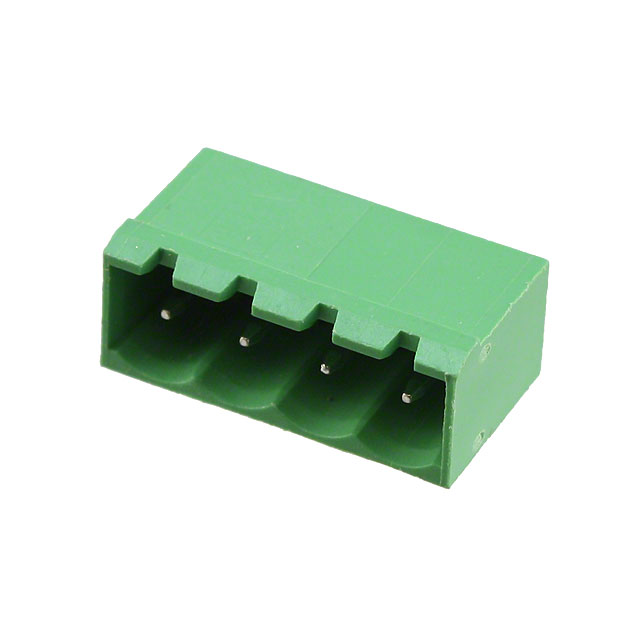

WURTH ELEKTRONIK 691311700104 线至板连接器, WR-TBL 3117系列, 4 触点, 针座, 5 mm, 通孔安装, 1 排

Wurth WR-TBL 3117 系列 5.00mm 节距印刷电路板端子块垂直闭合管座

WR-TBL 3117 系列 5.00mm 节距垂直安装闭合印刷电路板端子块管座连接器。这些 WR-TBL 有罩印刷电路板端子块管座连接器由绿色 UL94-V0 PBT 制成，采用通孔安装，且具有镀锡黄铜触点。

欧时:
WR-TBL Terminal block - serie 3117

得捷:
TERM BLOCK HDR 4POS VERT 5MM

e络盟:
端子块, 针座, 5 mm, 4 路, 20 A, 300 V, 通孔竖直

Newark:
Wire-To-Board Connector, WR-TBL 3117 Series, Through Hole, Header, 4, 5 mm

691311700104中文资料参数规格

技术参数

触点数 4

极性 Male

额定电流 20 A

排数 1

针脚数 4

额定电压 300 V

封装参数

安装方式 Through Hole

外形尺寸

长度 22 mm

宽度 8.5 mm

物理参数

颜色 Green

触点材质 Brass

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16
