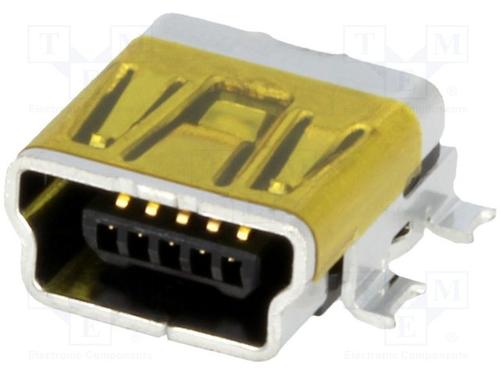

MOLEX 67503-1020. 连接器, 小型USB B型, 母 5路 SMD, 整卷
USB On-The-Go OTG
这些 系列 USB OTG On the Go 与 USB 2.0 规格的 On-The-Go 补充标准兼容（修订版1.0）。这些 Molex OTG USB 连接器运行速度高达 480Mbps，耦合了紧凑型轻量级设计，可满足各种便携式和移动器件的需求。
### 特点和优势
它们的尺寸约为标准 USB-B 连接器的八分之一
极佳的 RFI/EMI 性能
5 引脚设计（一个 ID 引脚）
提供通孔型和 SMT 型
提供电缆组件
额定电压30 V
额定电流1 A
预期使用寿命为 5000 次
### Molex USB 连接器
触点数 5
极性 Female
触点电镀 Gold
额定电流 1 A
绝缘电阻 100 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 5
针脚数 5
接触电阻 50.0 mΩ
数据速率 480 Mbps
额定电流Max 1A/触头
工作温度Max 50 ℃
工作温度Min 0 ℃
额定电压 30VAC, 30VDC
安装方式 Surface Mount
封装 SMD
引脚间距 800 µm
长度 9.9 mm
宽度 9 mm
高度 3.95 mm
封装 SMD
引脚间距 800 µm
颜色 Black
触点材质 Copper Alloy
工作温度 0℃ ~ 50℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
67503-1020 Molex 莫仕 | 当前型号 | 当前型号 |
54819-0589 莫仕 | 类似代替 | 67503-1020和54819-0589的区别 |
USB2066-05-RBHM-15-STB-00-00-A Global Connector Technology | 类似代替 | 67503-1020和USB2066-05-RBHM-15-STB-00-00-A的区别 |
MUSB-05-S-B-SM-A 申泰电子 | 功能相似 | 67503-1020和MUSB-05-S-B-SM-A的区别 |
