62684-401100ALF参数规格_中文资料_数据手册PDF

62684-401100ALF概述

AMPHENOL FCI 62684-401100ALF 连接器, FFC/ FPC板, OPU系列, 40 触点, 插座, 0.5 mm, 表面安装　, 底部

OPU 系列 FPC/FFC

此系列的 OPU 系列 FPC/FFC 0.5 mm 节距表面安装连接器采用 ZIF 设计，带有滑动执行器。 OPU 系列 FPC/FFC 0.5 mm 节距表面安装连接器可容纳 0.3 mm 厚的电缆。

**主要制造商部件号：**

62684-40

.: *11**0**0**ALF：48.4 mm 宽卷上的下触点

62684-40

.: *11**0**E9**ALF：50.4 mm 宽卷上的下触点

62684-40

.: *21**0**E9**ALF：50.4 mm 宽卷上的上触点

62684-401100ALF中文资料参数规格

技术参数

触点数 40

极性 Female

触点电镀 Gold

额定电流 500 mA

绝缘电阻 100 MΩ

排数 1

针脚数 40

拔插次数 20

额定电流Max 0.5A/触头

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 50 V

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 25.5 mm

宽度 5 mm

高度 2 mm

引脚间距 500 µm

物理参数

外壳颜色 Beige

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Computers & Computer Peripherals, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

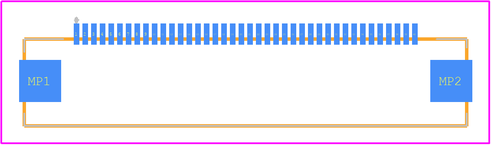

62684-401100ALF引脚图与封装图

在线购买62684-401100ALF

型号： 62684-401100ALF

制造商： FCI Electronics 法马通

描述：AMPHENOL FCI 62684-401100ALF 连接器, FFC/ FPC板, OPU系列, 40 触点, 插座, 0.5 mm, 表面安装　, 底部

立即咨询

替代型号62684-401100ALF

型号/品牌	代替类型	替代型号对比
62684-401100ALF FCI Electronics 法马通	当前型号	当前型号
4-1734592-0 泰科	功能相似	62684-401100ALF和4-1734592-0的区别
FH12-40S-0.5SH55 广濑	功能相似	62684-401100ALF和FH12-40S-0.5SH55的区别
4-1734839-0 泰科	功能相似	62684-401100ALF和4-1734839-0的区别
