67490-3220概述

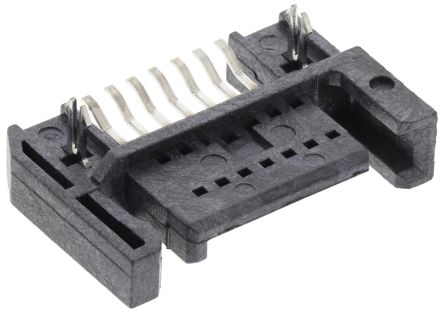

MOLEX 67490-3220 输入输出连接器, 67490系列, SATA, 插头, 7 触点, 表面安装 , 表面安装
串行 ATA™ 桌面存储接口
串行 ATA™ 提供桌面和服务器存储连接的前沿解决方案。 它通过有线系统和直接对接系统来支持 1.8"、2.5" 和 3.5" 外观尺寸。 这些 SATA 互连可以支持 1.5Gbps。
系列 47018 串行 ATA 主机插座是 1.27 mm 节距 SMT 直角顶部安装类型，带 0.76 μm 镀金触点。
Molex 系列 47080 串行 ATA 有罩信号插头，带杆和锁定闩锁，是直角型，带 0.76 μm 镀金触点。
Molex 系列 67490 是逆向类型 SMT 直角串行 ATA 管座。
Molex 系列 67491 是通孔垂直串行 ATA 管座。
Molex 系列 87713 是 SMT 垂直串行 ATA 主机插座。
SATA 信号电缆符合第 2 代速度要求
67490-3220中文资料参数规格
技术参数
触点数 7
极性 Male
触点电镀 Gold
额定电流 1.5 A
绝缘电阻 1.00 GΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Reviewed
方向 Right Angle
电路数 7
易燃性等级 UL 94 V-0
针脚数 7
接触电阻 45.0 mΩ
拔插次数 500
额定电流Max 1.5A/触头
额定电压Max 15 V
额定电压 15 V
封装参数
安装方式 Surface Mount
物理参数
颜色 Black
触点材质 Copper
材质 Thermoplastic
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tray
制造应用 工业, Industrial
符合标准
RoHS标准 RoHS Compliant
