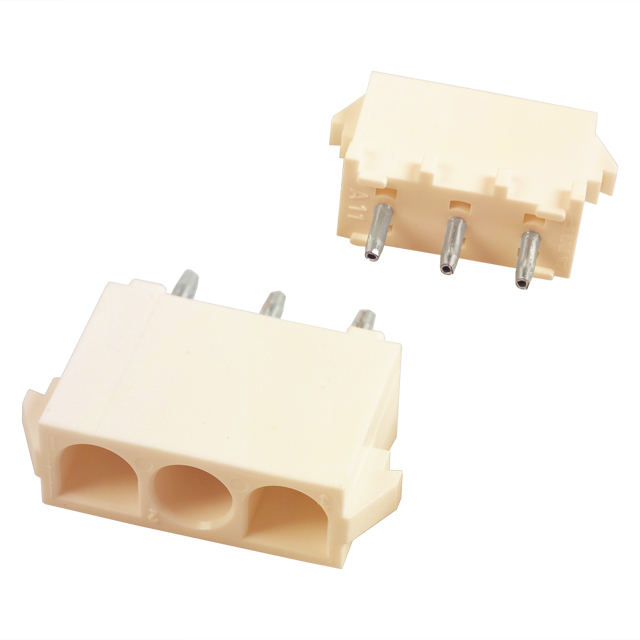

643413-1图片19

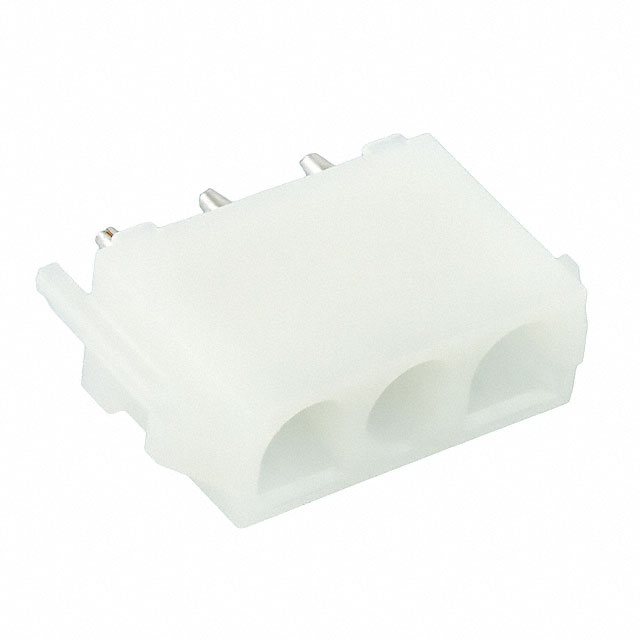

643413-1图片20
643413-1图片21

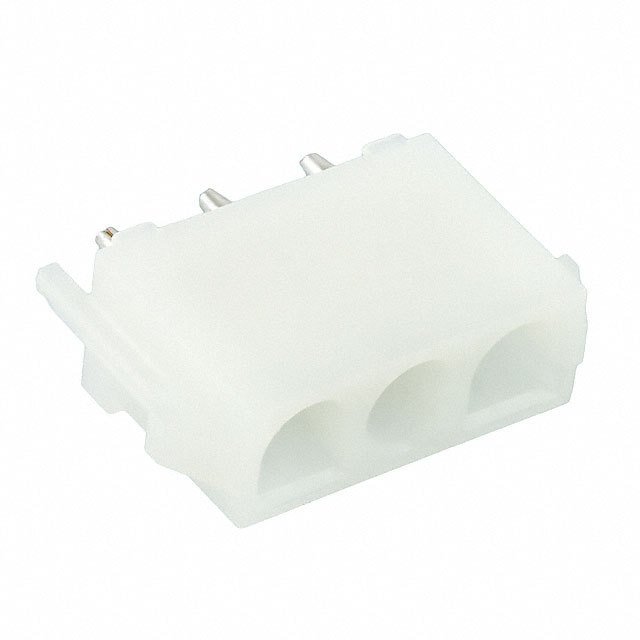

643413-1图片22
643413-1概述

3 位置 通用 MATE-N-LOK 插座

3 位置 接头 0.250"(6.35mm) 通孔 锡


得捷:
CONN HDR 3POS 0.25 TIN PCB


艾睿:
Conn Power SKT 3 POS 6.35mm Solder ST Thru-Hole 3 Terminal 1 Port Box


Allied Electronics:
Conn; Header; Socket; 3 Pos; Univ MATE-N-LOK; Vertical; Posit Lock; Natural


安富利:
Conn Power SKT 3 POS 6.35mm Solder ST Thru-Hole 3 Terminal 1 Port


Chip1Stop:
Conn Power SKT 3 POS 6.35mm Solder ST Thru-Hole 3 Terminal 1 Port Box


Verical:
Conn Power SKT 3 POS 6.35mm Solder ST Thru-Hole 3 Terminal 1 Port Bag


Newark:
03P UMNL HDR ASSY SCKT POL


MASTER:
SOCKET HEADER ASSEMBLY, POLARIZED,3 CIRCUIT UNIVERSAL MATE-N-LOK


Powell:
.250" Centerline, 600 V, 19 - 36 A max


Electro Sonic:
03P UMNL HDR ASSY SCKT POL


643413-1中文资料参数规格
技术参数

触点数 3

极性 Male

触点电镀 Tin

额定电流 12 A

排数 1

方向 Vertical

电路数 3

易燃性等级 UL 94 V-2

针脚数 3

额定电流Max 19A/触头

额定电压 600 V

封装参数

安装方式 Through Hole

引脚间距 6.35 mm

外形尺寸

长度 13.97 mm

宽度 20.32 mm

高度 14.73 mm

引脚间距 6.35 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

材质 Nylon

工作温度 -40℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Box

制造应用 -, Power

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

在线购买643413-1
型号: 643413-1
描述:3 位置 通用 MATE-N-LOK 插座
