66.22.9.012.0000

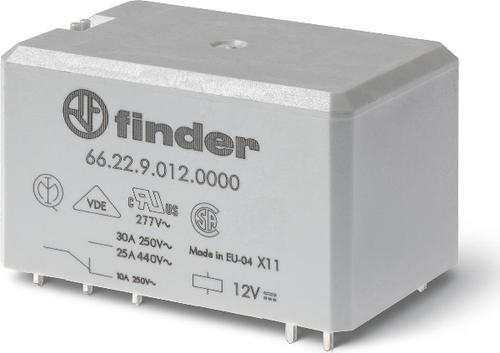

FINDER  66.22.9.012.0000  通用继电器, 66系列, 功率, DPDT, 12 VDC, 30 A

66 系列 - 66.22

探测器的 66 系列印刷电路板电源继电器设计用于光电池 PV 变压器、家用电器和其他需要强化绝缘、高环境温度和全断开触点的设备。 66 系列的的印刷电路板电源继电器额定电流高达 30 A，提供双刀单掷-常开或双刀双掷格式，带交流或直流线圈。

双刀单掷-常开类型（库存号 749-5133、749-5137、749-5146、749-5143 和 749-5149）触点间隙分离为 1.5mm，完全符合光伏式 PV 变压器应用的 VDE0126-1-1 标准。 此外，库存号 749-5143 在继电器底座和印刷电路板之间有 5mm 气隙（支架）用于额外的冷却，是使用强制空气冷却的系统以及许多光电池 PV 变压器的理想选择。

所有探测器的 66 系列印刷电路板电源继电器设计具有 8mm 间隙和漏电距离，确保电源和输出的安全分离，并在线圈和触点之间具有强化绝缘，符合 EN60335-1 VDE0700 的要求。

适用于大负荷切换

触点间隙 ≥ 1.5mm 符合 VDE0126-1-1 太阳能反相器应用（仅双刀单掷-常开类型）

根据 EN60335-1VDE 0700 强化线圈和触点之间的绝缘，带安全分离、8mm 间隙和漏电距离

6kV 1.2/50 μs 绝缘，线圈到触点

介电强度 4000 V 交流，线圈到触点

防磁通泄漏结构

### 注

对于带 0.25 英寸 Faston 型接线端子的法兰安装类型，请参阅 66.82 系列，库存号通常为 749-5152。

### 认可

双刀单掷-常开类型 IMQ；cULus

双刀双掷类型 CSA、IMQ、RINA、cULus；VDE
