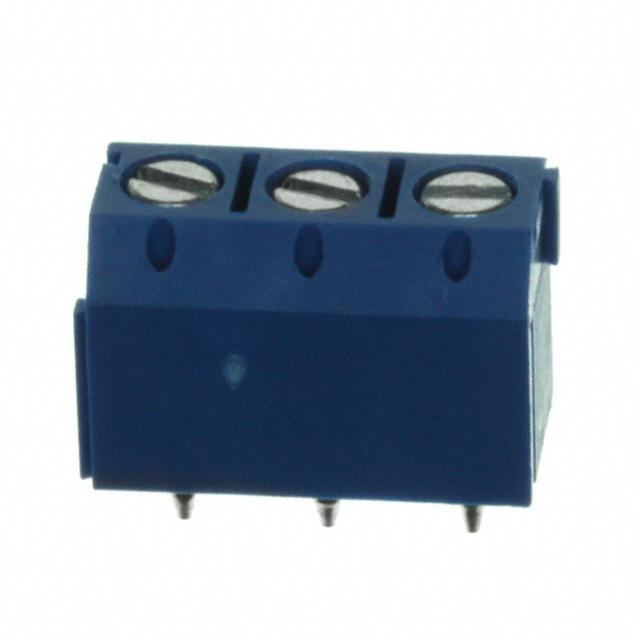

691102710003图片1

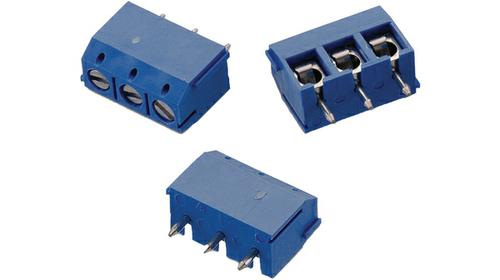

691102710003图片2
691102710003图片3
691102710003图片4
691102710003概述

WURTH ELEKTRONIK  691102710003  线至板接线端子, 3 路, 300 V, 15 A, 22 AWG, 14 AWG, 1.5 mm²

Wurth WR-TBL 102 系列 5mm 水平接入模块化端子块

WR-TBL 102 系列 5mm 节距印刷电路板端子块连接器,带水平线接入和侧面联锁。 这些 101 系列 5mm 印刷电路板端子块使用“槽”型 M2.6 螺钉,可接受 AWG 22-14 的电线尺寸,并且具有不锈钢线保护套。 这些 5mm WR-TBL 模块化端子块的主体由蓝色 UL94-V0 PA66 制成,且触点镀锡。


欧时:
WR-TBL Terminal block - serie 102


得捷:
TERM BLK 3POS SIDE ENTRY 5MM PCB


贸泽:
固定接线端子 WR-TBL Md102 5mm VDE 3Pin Hrztl EntryMdlr


e络盟:
线至板接线端子, 5 mm, 3 路, 22 AWG, 14 AWG, 1.5 mm², 螺丝


Newark:
# WURTH ELEKTRONIK  691102710003  Wire-To-Board Terminal Block, 3, 300 V, 15 A, 22 AWG, 14 AWG, 1.5 mm


691102710003中文资料参数规格
技术参数

触点数 3

线规 14AWG ~ 22AWG

触点电镀 Tin

额定电流 15 A

排数 1

针脚数 3

额定电压 300 V

封装参数

安装方式 Through Hole

外形尺寸

长度 16.2 mm

宽度 7.5 mm

高度 9.9 mm

物理参数

颜色 Blue

触点材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买691102710003
型号: 691102710003
描述:WURTH ELEKTRONIK  691102710003  线至板接线端子, 3 路, 300 V, 15 A, 22 AWG, 14 AWG, 1.5 mm²
