62GB-12E12-10PN

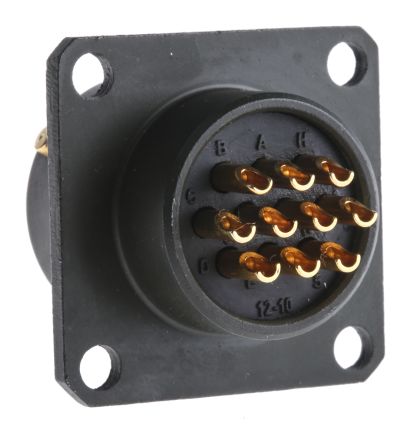

AMPHENOL  62GB-12E12-10PN  圆形连接器, MIL-C-26482系列, 盒式安装插座, 10 触点, 焊接引脚, 卡口, 12-10

面板插座

62GB 微型卡口锁定方形法兰插座非常耐用，用途极广，由实心铝杆制成，带有锌钴合金覆橄榄色表面，随附焊槽镀金公或母触点以及聚氯丁烯橡胶插件。 Amphenol 62GB 系列 MIL 规格连接器的设计和功能类似于 MIl-DTL-26482，但增加了键槽，有助于防止连接器错配。这些耐用方形法兰插座连接器可耐受恶劣环境和极端温度，62GB 插座连接器特别适合许多军事和工业连接器应用。

尺寸

---

线路数目

| A（直径）

mm | B

mm | C（直径）

mm | W（法兰宽度）

mm

6 | 17.4 | 18.26 | 3.05 | 24.4

7 | 17.4 | 18.26 | 3.05 | 24.4

8 | 21.95 | 20.62 | 3.05 | 26.7

10 | 21.95 | 20.62 | 3.05 | 26.7

12 | 25.12 | 23.01 | 3.05 | 29.3

19 | 25.12 | 23.01 | 3.05 | 29.3

26 | 28.27 | 24.61 | 3.05 | 31.5

32 | 31.45 | 26.97 | 3.05 | 33.8

### 注

尺寸 16 触点，库存号 442-2038 的 8 个尺寸 16 和 4 个尺寸 20 的触点除外。
