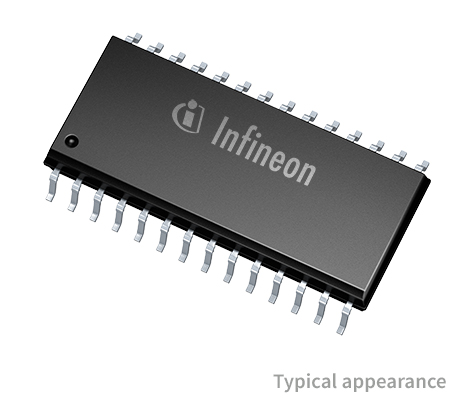

INFINEON 6ED003L06F2XUMA1 IGBT GATE DRIVER, FULL BRIDGE, DSO-28 新
EiceDRIVER 3 相栅极驱动器 IC,
Infineon 3 相 600V MOSFET 和 IGBT 栅极驱动 IC 基于经验证的现有 SOI 技术。 这些坚固的设备中无寄生闸流晶体管结构,可在所有正常工作条件下防闩锁。 驱动器包括欠电压、过电流检测且可由 CMOS 或低至 3.3V 的 LSTTL 兼容信号控制。
最大阻隔电压 600V
六个独立驱动器
通过 3.3V 逻辑控制
欠电压检测,带滞后
过电流检测
欧时:
Infineon 6ED003L06F2XUMA1 6路 全桥 MOSFET 功率驱动器, 420mA, 13 → 17.5 V电源, 28引脚 DSO封装
得捷:
IC GATE DRVR HALF-BRIDGE DSO28
立创商城:
半桥 IGBT MOSFET
e络盟:
IGBT Driver, Full Bridge, 240 mA, 13 V to 17.5 VDSO-28
艾睿:
Efficiency is important when designing any electronic circuit. The 6ED003L06F2XUMA1 power driver from Infineon Technologies ensures that proper power management is enforced. This device has a maximum propagation delay time of 800 ns and a maximum power dissipation of 1300 mW. Its maximum power dissipation is 1300 mW. This gate driver has a minimum operating temperature of -40 °C and a maximum of 95 °C. This device has a minimum operating supply voltage of 13 V and a maximum of 17.5 V.
Verical:
Driver 500V 0.42A 6-OUT Hi/Lo Side Full Brdg Inv/Non-Inv 28-Pin DSO
Newark:
# INFINEON 6ED003L06F2XUMA1 IGBT GATE DRIVER, FULL BRIDGE, DSO-28
Win Source:
IC GATE DRVR DSO28
电源电压DC 13.0V min
上升/下降时间 60ns, 26ns
输出接口数 6
针脚数 28
耗散功率 1300 mW
上升时间 100 ns
输入偏置电流 120 µA
下降时间 45 ns
下降时间Max 45 ns
上升时间Max 100 ns
工作温度Max 95 ℃
工作温度Min -40 ℃
耗散功率Max 1300 mW
电源电压 13V ~ 17.5V
电源电压Max 17.5 V
电源电压Min 13 V
安装方式 Surface Mount
引脚数 28
封装 PG-DSO-28
长度 18.1 mm
宽度 7.6 mm
高度 2.35 mm
封装 PG-DSO-28
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Drives, Uninterruptible Power Supply UPS, Solar, Home Appliances, Welding, Induction Heating
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
