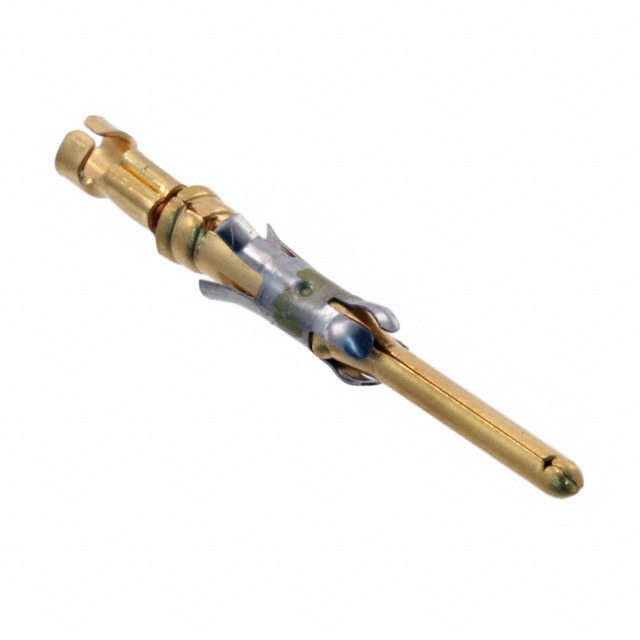

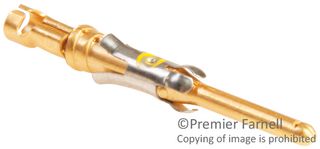

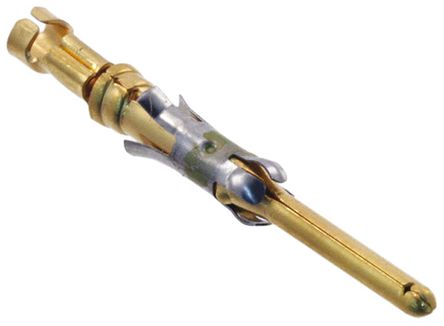

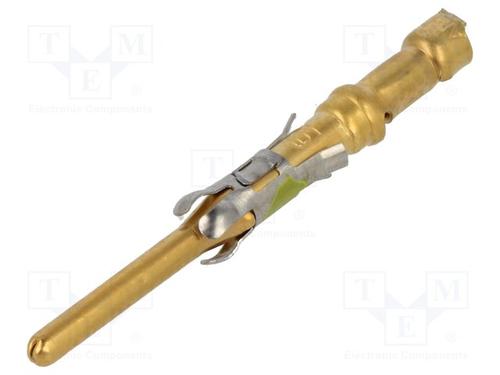

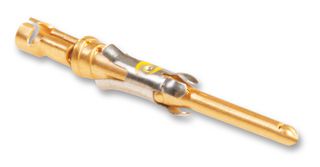

66182-1

66182-1图片1
66182-1图片2
66182-1图片3
66182-1图片4
66182-1图片5
66182-1图片6
66182-1图片7
66182-1图片8
66182-1图片9
66182-1图片10
66182-1图片11
66182-1图片12
66182-1概述

1 触点系列 1 触点系列,用于 TE Connectivity 连接器。有关 1·5 - 2·5mm 触点使用压接工具,库存号 459-6252 和模具套件库存号 452-6679 有关其他所有触点使用工具,库存号 849-114 和模具套件库存号 372-440 有关合适的拔插件工具,请参见库存号 162-5723 触点规格 --- 库存号 | 电线 范围 mm | awg | 绝缘 直径范围 | 触点 抛光 | 电线 条带 长度 238-094 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 238-101 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-399 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 372-850 | 0.2-0.6 | 24-20 | 1.02-2.03 | 金/镍 | 3.17 452-6657 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 452-6663 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 238-117 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 372-412 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 金/镍 | 3.17 238-123 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-434 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 782-9886 | 2-2.15 | 14 | 不支持 | 金/镍 | 6.35 ### TE Connectivity CPC 触点和工具触点和工具,用于 CPC 连接器系列 1、2 和 3外壳材料 | 聚氨酯类热塑性弹性体 ---|--- 易燃性等级 | UL94V-0 外壳抛光 | 锌合金,镀镍 额定电流 | 系列 1,隔离状态下 13 A 系列 2,隔离状态下 7.5 A 工作电压 | 250V 交流 温度范围 | -55 → +125°C

系列 1 触点

系列 1 触点系列,用于 。

有关 1·5 - 2·5mm 触点使用压接工具,库存号 459-6252 和模具套件库存号 452-6679

有关其他所有触点使用工具,库存号 849-114 和模具套件库存号 372-440

有关合适的拔插件工具,请参见库存号 162-5723

### TE Connectivity CPC 触点和工具

触点和工具,用于 CPC 连接器系列 1、2 和 3


得捷:
CONN PIN 20-26AWG GOLD SOLDER


欧时:
Contact male solder tab Multimate


立创商城:
66182-1


e络盟:
触芯, 多匹配, Type III+系列, 公, 焊接, 20 AWG, 镀金触芯, M系列, CPC连接器


艾睿:
Contact PIN 16 Size Solder ST Cable Mount 20-26AWG Carton


Allied Electronics:
Contact, Multimate; Pin; 16; Copper Alloy; Signal; Gold over Nickel; 26-20 AWG


安富利:
Contact PIN Crimp ST Cable Mount Loose Piece


Chip1Stop:
Contact PIN Crimp ST Cable Mount Loose Piece


TME:
Contact; male; 120÷500um2; 26÷20AWG; Type III+; gold-plated; bulk


Verical:
Contact PIN 16 Size Solder ST Cable Mount 20-26AWG Carton


Newark:
# AMP - TE CONNECTIVITY  66182-1  Contact, Multimate, Type III+ Series, Pin, Solder, 20 AWG, Gold Plated Contacts


MASTER:
Contact - Multimate - Type III+ Series - Pin - Solder - 20 AWG - Gold Plated Contacts.


Powell:
Multimate


ICbanQ:
CONN PIN 20-26AWG GOLD SOLDER


Electro Sonic:
Contact - Multimate - Type III+ Series - Pin - Solder - 20 AWG - Gold Plated Contacts.


66182-1中文资料参数规格
技术参数

极性 Male

线规 20AWG ~ 26AWG

触点电镀 Gold

额定电流 13 A

测试电流 13 A

额定电流Max 13 A

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 27.56 mm

宽度 3.7 mm

高度 3 mm

封装 -

物理参数

触点材质 Copper Alloy

材质 Brass

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Signal, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8538904000

数据手册
