TE Connectivity Z-PACK™ HM-Zd 管座和连接器组件Z-PACK™ HM-Zd 管座和连接器组件，具有 2.50mm 中心线。 这些 Z-PACK™ HM-Zd 引脚管座和插座连接器组件为压配合印刷电路板通孔安装，且具有聚酯 GF 外壳。HM-Zd 为背板互连，符合 PICMG 3.x ATCA 工业标准 高速、差分、板对背板电气连接器 提供一个差分解决方案，用于 3 至 6.4 Gb/s 范围的应用 IEC61076-4-101 的扩展 ### 标准PICMG ### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。

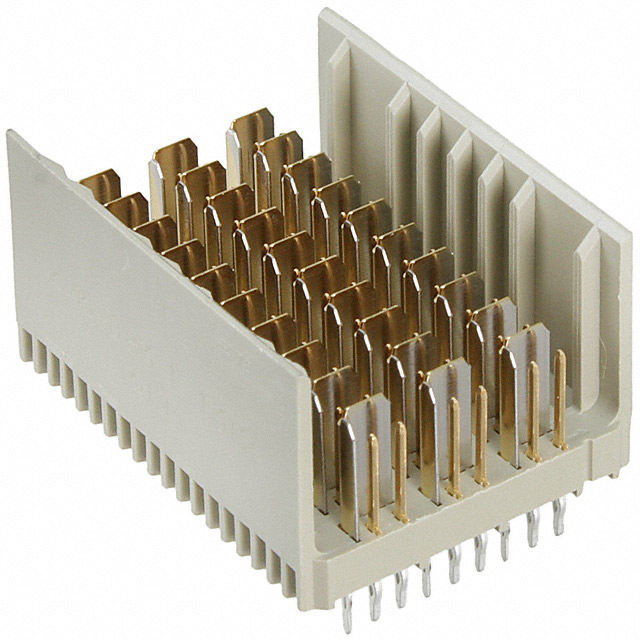

Z-PACK™ HM-Zd 管座和组件
Z-PACK™ HM-Zd 管座和连接器组件，具有 2.50mm 中心线。 这些 Z-PACK™ HM-Zd 引脚管座和插座连接器组件为压配合印刷电路板通孔安装，且具有聚酯 GF 外壳。
HM-Zd 为背板互连，符合 PICMG 3.x ATCA 工业标准
高速、差分、板对背板电气连接器
提供一个差分解决方案，用于 3 至 6.4 Gb/s 范围的应用
IEC61076-4-101 的扩展
### 标准
PICMG
Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
触点数 60
极性 Male
触点电镀 Gold over Nickel, Gold
额定电流 7 A
排数 6
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 60
屏蔽 Yes
额定电流Max 7A/触头
工作温度Max 105 ℃
工作温度Min -65 ℃
额定电压Max 250 VAC
额定电压 250 VAC
接触电阻Max 50 mΩ
安装方式 Through Hole
封装 ThroughHole
长度 24.95 mm
宽度 18.93 mm
高度 13.4 mm
封装 ThroughHole
外壳颜色 Gray
颜色 Gray
触点材质 Phosphor Bronze
材质 Polyester
工作温度 -65℃ ~ 105℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业, Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
6469083-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1469083-1 泰科 | 功能相似 | 6469083-1和1469083-1的区别 |
