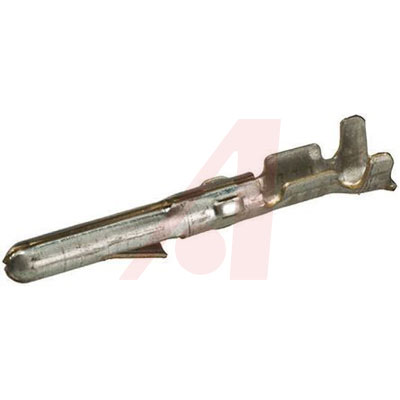

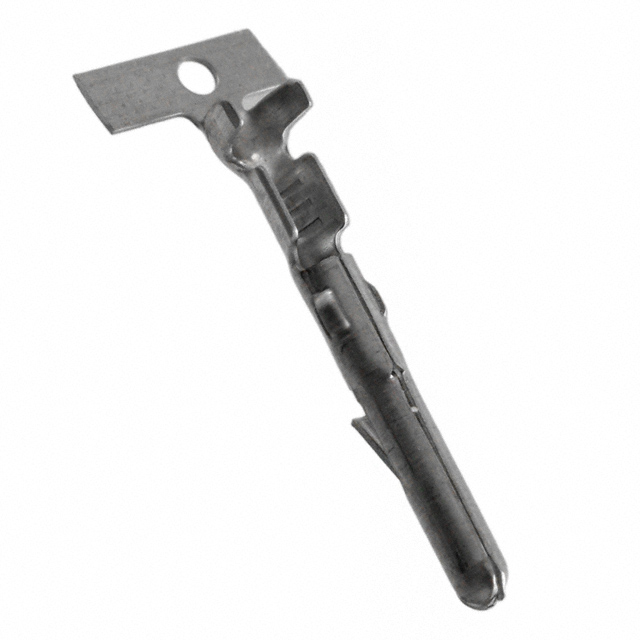

AMP FROM TE CONNECTIVITY 61116-1 压接插针, 24-18AWG
商业 MATE-N-LOK 引脚和插座触点
商业 MATE-N-LOK 引脚和插座触点,适用于商业 MATE-N-LOK 外壳。这些触点的光滑设计可确保无尖锐突起物来阻碍插入或损坏外壳。这些商业 MATE-N-LOK 触点适用于尺寸为 30 AWG 到 14 AWG 的电线,采用镀金或镀锡。
### 注
有关合适的工具架,请参见库存号 849-114,有关合适的模具,请参见库存号 361-9584。
还使用压接框架 849-136,用于电缆 1.02 到 2.54 mm 的较小直径绝缘。
### TE Connectivity 商用 MATE-N-LOK 系列
TE Connectivity 的 Mate-N-Lok 商用系列连接器具有广泛的应用,包括线对线和线对板的压接和 IDC 端接。 商用系列的 Mate N Lok 连接器的特殊功能包括:
完全极化尼龙外壳
简易空心标识
仅需低插入/拔出力
内置触点稳定和自动对齐功能
锁定设备为设计的一部分
在振动和冲击恶劣条件下,连接器部分会保持固定在一起
触点数 1
极性 Male
线规 18AWG ~ 24AWG
触点电镀 Tin
额定电流 13.0 A
额定电流Max 13 A
工作温度Max 105 ℃
工作温度Min -30 ℃
额定电压Max 250 VAC
额定电压 250 V
安装方式 Solder
封装 -
长度 20.4 mm
宽度 3.56 mm
高度 3.35 mm
封装 -
触点材质 Brass
材质 Brass
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power, 工业, 商业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536904000
