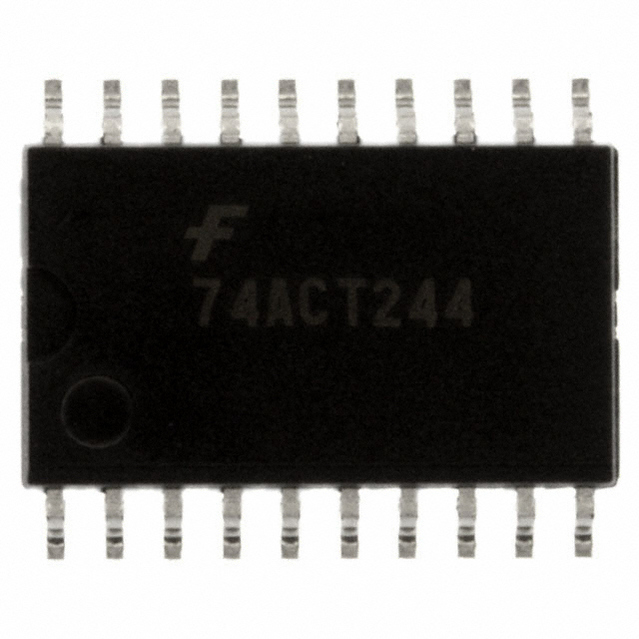

74ACT244SC概述
FAIRCHILD SEMICONDUCTOR 74ACT244SC 缓冲器/线路驱动器, 非反相, 3态, 2门, 8输入, 4.5V至5.5V, SOIC-20
The is an octal Buffer/Line Driver with 3-state outputs. It is designed to be employed as a memory address driver, clock driver and bus-oriented transmitter/receiver which provide improved PC board density.
- .
- ICC and IOZ reduced by 50%
- .
- 3-state Outputs drive bus lines or buffer memory address registers
- .
- Outputs source/sink 24mA
- .
- TTL-compatible inputs
74ACT244SC中文资料参数规格
技术参数
电源电压DC 5.00 V, 5.50 V max
输出接口数 8
电路数 8
通道数 8
针脚数 20
位数 8
逻辑门个数 2
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20

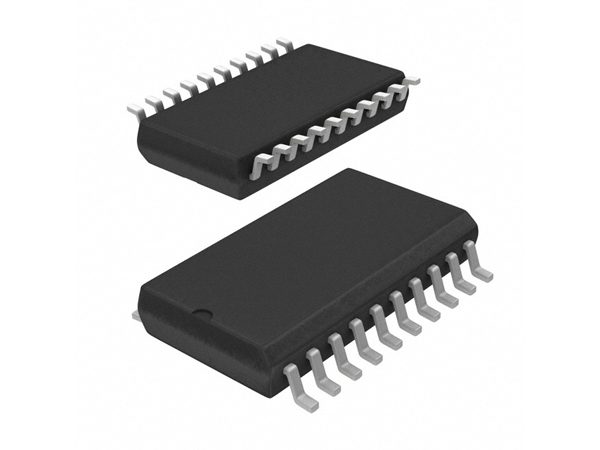

封装 SOIC-20
外形尺寸
长度 13 mm
宽度 7.6 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 ECL99
