74HC595D概述
NXP 74HC595D 8位移位寄存器, 含SOIC-16封装输出锁存器
是一个高速Si-gate CMOS设备, 引脚兼容低功率Schottky TTL LSTTL. 它专门符合JEDEC标准No. 7A. 74HC595D是一个8级串行, 配有存储寄存器和3态输出. 这一寄存器拥有分离的时钟, 数据沿移位寄存时钟输入SHCP的正向转换移动. 每一个寄存器中的数据都传送至沿存储寄存器时钟输入STCP的正向转换移动的存储寄存器中. 如将两个时钟连接, 移位寄存器的时钟脉冲通常提前于存储寄存器. 移位寄存器有一个串行输入DS和一个串行标准输出Q7S, 用于级联. 另有异步复位 有源LOW 提供给8个移位寄存级. 存储寄存器有8个并行3态总线驱动器输出. 当输出驱动的输入OE低时, 存储寄存器中的数据随输出出现.
- .
- 8位串行输入
- .
- 8位串行或并行输出
- .
- 存储寄存器, 带3态输出
- .
- 移位寄存器, 带直接清除
- .
- 100MHz typ. 移出频率
74HC595D中文资料参数规格
技术参数
频率 100 MHz
电源电压DC 5.00 V
针脚数 16
位数 8
逻辑门个数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
其他
产品生命周期 Unknown
包装方式 Each
制造应用 Consumer Electronics, 嵌入式设计与开发, Clock & Timing, Multimedia, 时钟与计时, 消费电子产品, Embedded Design & Development, 多媒体
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17

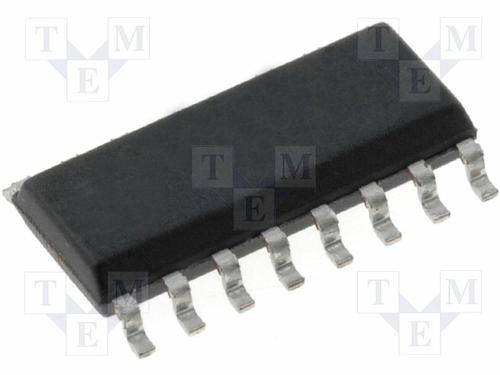

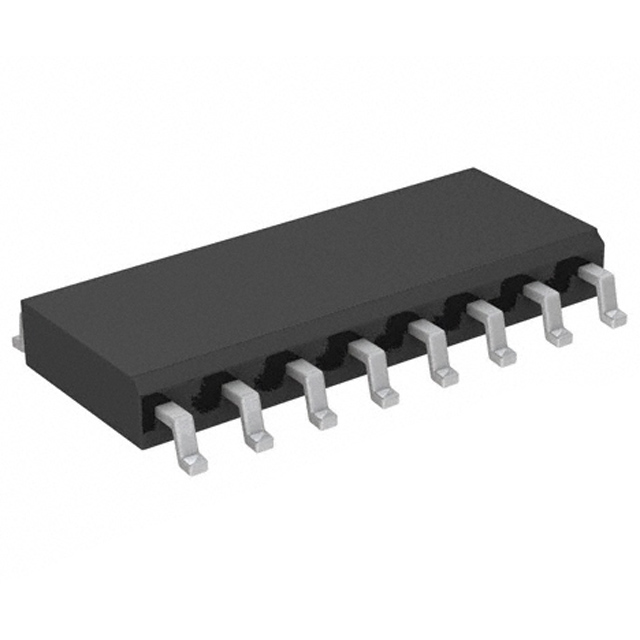

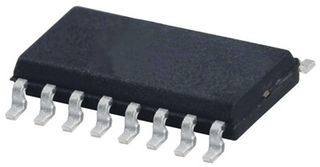

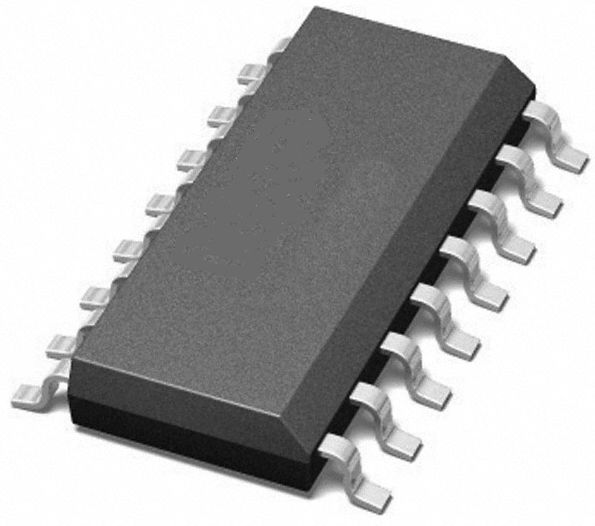

74HC595D引脚图与封装图
