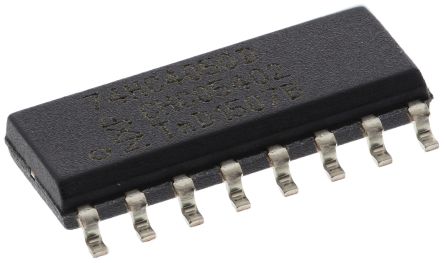

74HC4050D概述
NXP 74HC4050D 芯片, 74HC CMOS逻辑器件
The is a hex buffer with over voltage tolerant inputs. Inputs are overvoltage tolerant to 15V which enables the device to be used in high-to-low level shifting applications.
- .
- Low power dissipation
- .
- Complies with JEDEC standard no. 7A
- .
- HBM JESD22-A114F exceeds 2000V
- .
- MM JESD22-A115-A exceeds 200V
74HC4050D中文资料参数规格
技术参数
电源电压DC 5.00 V, 6.00 V max
输出电流 5.2 mA
电路数 6
针脚数 16
位数 6
逻辑门个数 6
输入数 6
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC
外形尺寸
长度 10 mm
宽度 4 mm
高度 1.45 mm
封装 SOIC
其他
产品生命周期 Unknown
包装方式 Each
制造应用 Embedded Design & Development, Clock & Timing, 时钟与计时, 消费电子产品, Consumer Electronics, 嵌入式设计与开发
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
