74HC21D概述

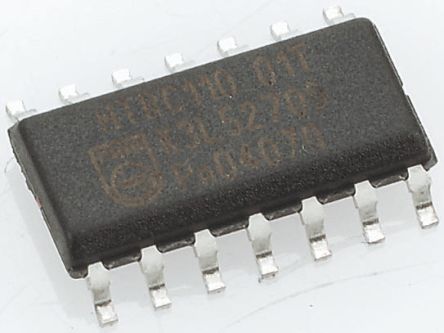

NXP 74HC21D 与门, HC系列, 2门, 4输入, 5.2 mA, 2V至6V, SOIC-14

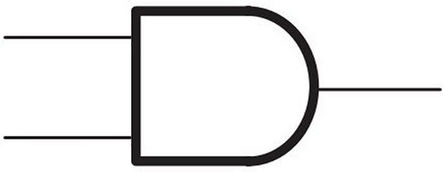

The is a dual 4-input AND Gate, inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC. The device features low-power dissipation.
- .
- Complies with JEDEC standard no. 7A
- .
- ESD protection - HBM JESD22-A114F exceeds 2000V, MM JESD22-A115-A exceeds 200V
74HC21D中文资料参数规格
技术参数
电源电压DC 2.00V min
输出接口数 1
输出电流 5.2 mA
针脚数 14
逻辑门个数 2
输入数 4
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.75 mm
宽度 4 mm
高度 1.45 mm
封装 SOIC-14
其他
产品生命周期 Unknown
包装方式 Each
制造应用 Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
