7914J-1-000E概述

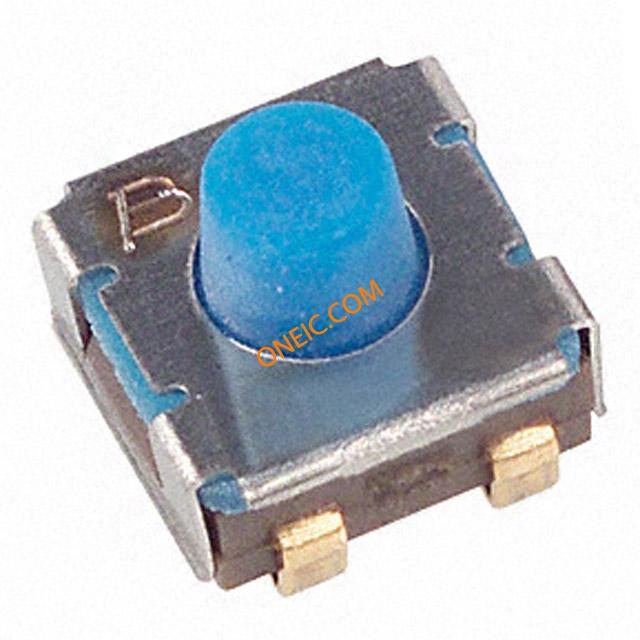

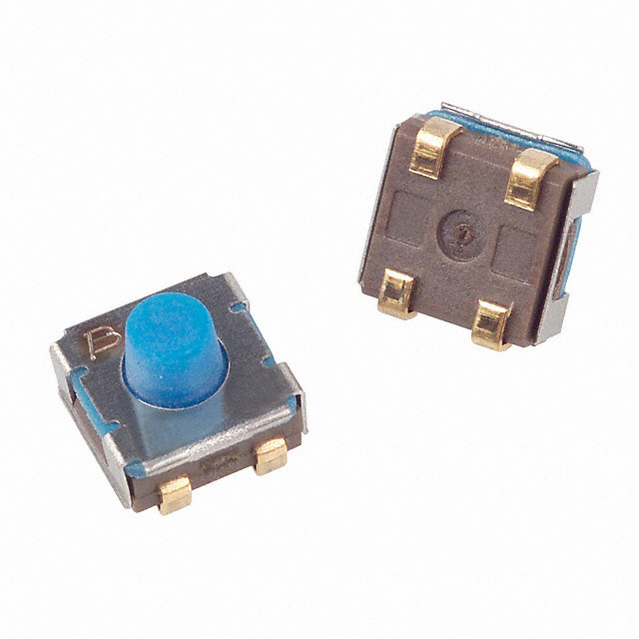

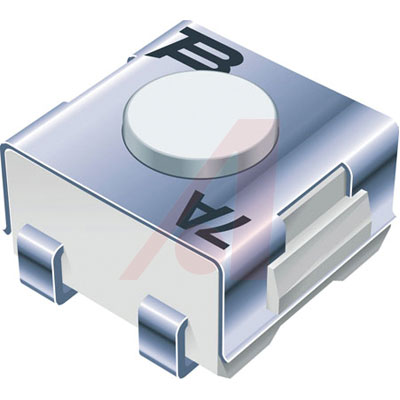

BOURNS 7914J-1-000E 轻触开关, 不发光, 300 gf, 16 V, 100 mA, 焊接, 7914系列

是一款单刀单掷 SPST4mm密封键, 带J型钩端子与NO Au触芯, 按钮高度为1.65mm. 与真空拾放设备兼容. 密封, 适合用于板清晰. 符合EIA/EIAJ/IPC/VRCI SMD标准外形尺寸.

.: 顶部或侧面操作

.: 100mR最大接触电阻值

.: 最低绝缘阻值: 100MR

.: 250VAC电介质强度

7914J-1-000E中文资料参数规格

技术参数

额定电压DC 16 V

接触器类型 Standard

额定电压AC 16 V

额定电流 100 mA

排数 2

方向 Vertical

触点类型 SPST-NO

额定电流Max 0.1A @16VAC, 16VDC

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 16 VAC

接触电阻Max 100 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 5 mm

宽度 5 mm

高度 4.19 mm

封装 SMD

物理参数

触点材质 Gold

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

HTS代码 8536508000

数据手册

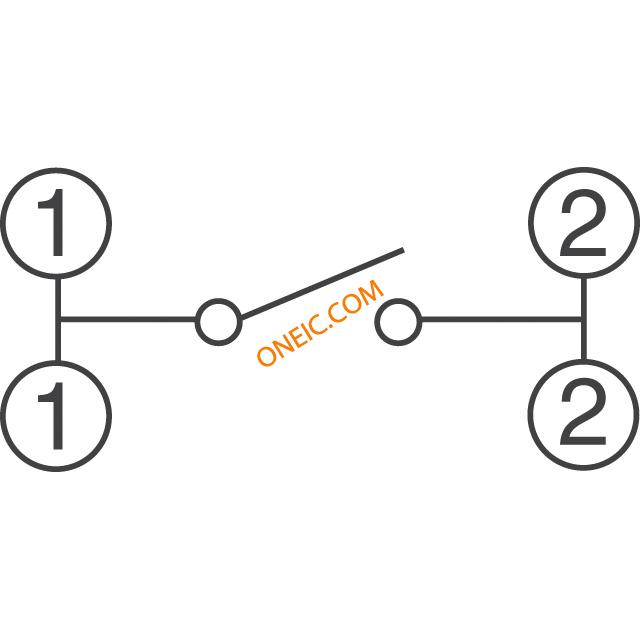

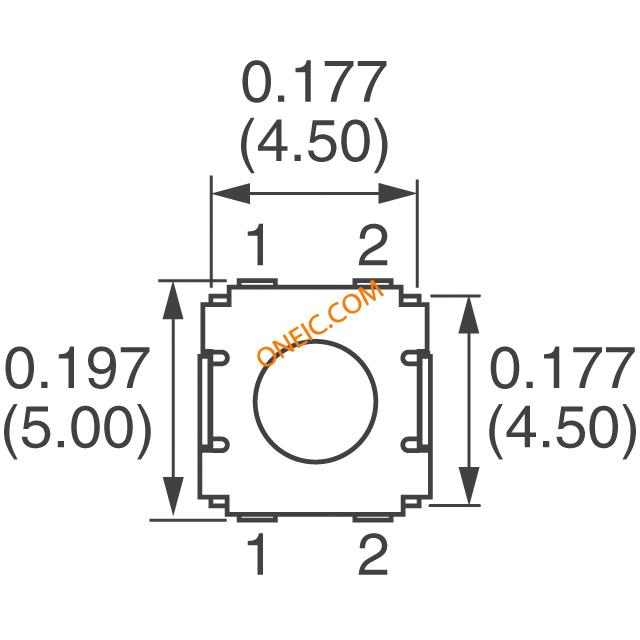

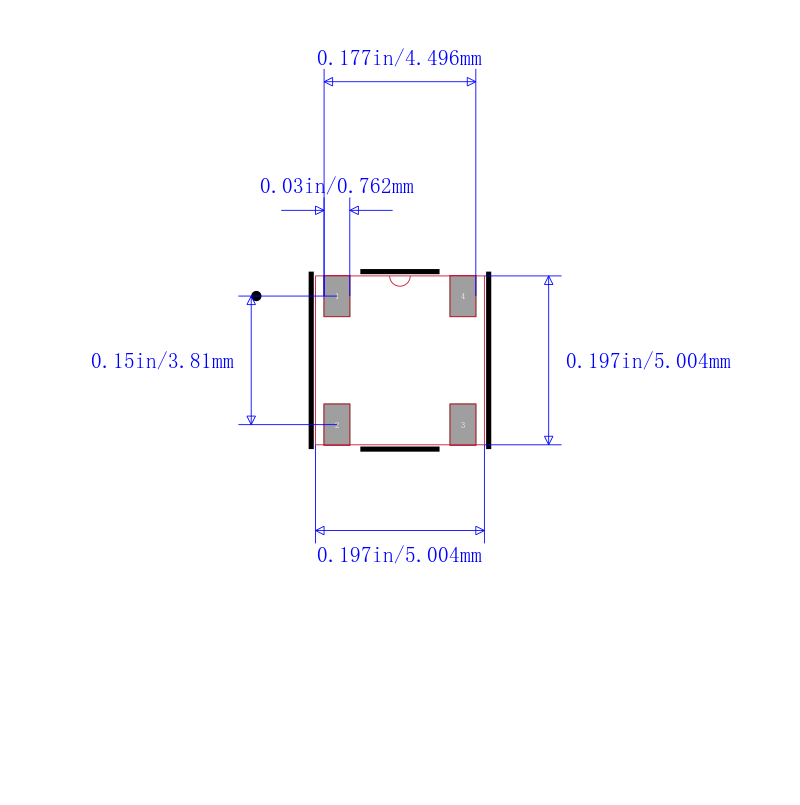

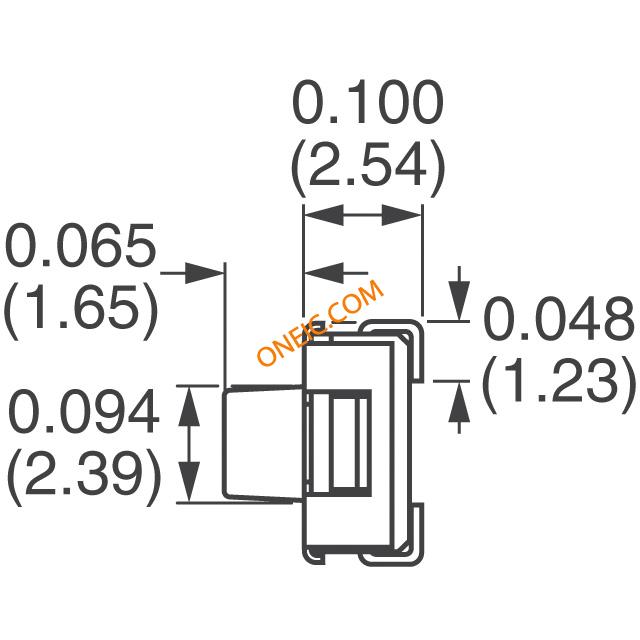

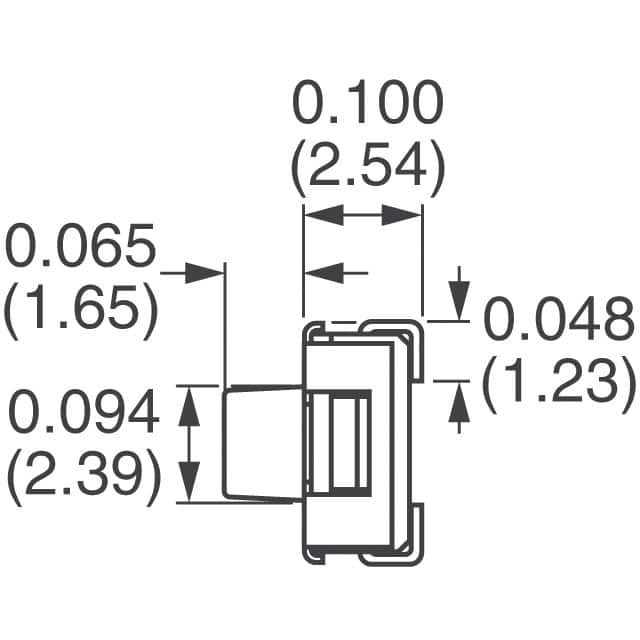

7914J-1-000E引脚图与封装图

在线购买7914J-1-000E

型号： 7914J-1-000E

制造商： Bourns J.W. Miller 伯恩斯

描述：BOURNS 7914J-1-000E 轻触开关, 不发光, 300 gf, 16 V, 100 mA, 焊接, 7914系列

立即咨询

替代型号7914J-1-000E

型号/品牌	代替类型	替代型号对比
7914J-1-000E Bourns J.W. Miller 伯恩斯	当前型号	当前型号
7914J-1-024E 伯恩斯	完全替代	7914J-1-000E和7914J-1-024E的区别
7914J-1-032 伯恩斯	完全替代	7914J-1-000E和7914J-1-032的区别
7914J-1-032E 伯恩斯	完全替代	7914J-1-000E和7914J-1-032E的区别
