FAIRCHILD SEMICONDUCTOR 74AC14MTC 非门, AC系列, 施密特触发, 6输入, 24 mA, 2V至6V, TSSOP-14
General Description

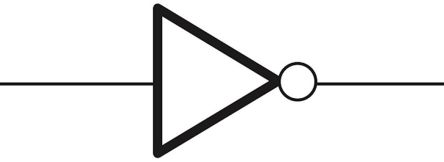

The 74AC14 and 74ACT14 contain six inverter gates each with a Schmitt trigger input. They are capable of transforming slowly changing input signals into sharply defined, jitter-free output signals. In addition, they have a greater noise margin than conven tional inverters.
Features
ICCreduced by 50%
Outputs source/sink 24 mA
74ACT14 has TTL-compatible inputs
艾睿:
Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP Rail
安富利:
Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP Rail
富昌:
74AC14 系列 6 V 表面贴装 六 反相器 触发输入 - TSSOP-14
Chip1Stop:
Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP Rail
Verical:
Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP Rail
Newark:
# FAIRCHILD SEMICONDUCTOR 74AC14MTC Inverter, Schmitt Trigger, 74AC14, 6 Input, 24 mA, 2 V to 6 V, TSSOP-14
DeviceMart:
IC INVERTER HEX SCHMITT 14TSSOP
Win Source:
IC INVERTER HEX SCHMITT 14TSSOP
电源电压DC 2.00V min
输出电流 24 mA
电路数 6
针脚数 14
逻辑门个数 6
输入数 6
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14

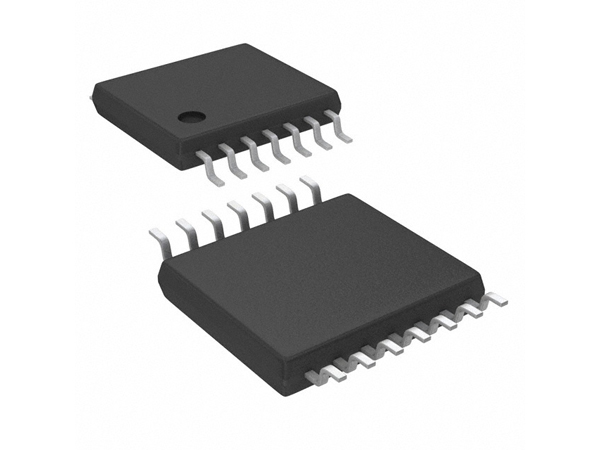

封装 TSSOP-14
长度 5 mm
宽度 4.4 mm
高度 0.9 mm
封装 TSSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
74AC14MTC Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
74AC14MTCX 飞兆/仙童 | 类似代替 | 74AC14MTC和74AC14MTCX的区别 |
SN74AC14PWR 德州仪器 | 功能相似 | 74AC14MTC和SN74AC14PWR的区别 |
MC74AC14DTR2G 安森美 | 功能相似 | 74AC14MTC和MC74AC14DTR2G的区别 |
