74ACT11245DW概述
八路总线收发器与3态输出 OCTAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS
收发器，非反相 1 元件 8 位每元件 三态 Output 24-SOIC
立创商城:
74ACT11245DW
得捷:
IC TXRX NON-INVERT 5.5V 24SOIC
贸泽:
总线收发器 Tri-State Octal
艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube
安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube
Verical:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube
罗切斯特:
Bus XCVR Single 8-CH 3-ST 24-Pin SOIC Tube
德州仪器TI:
Octal Bus Transceivers With 3-State Outputs
74ACT11245DW中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 8
通道数 8
位数 8
传送延迟时间 10.0 ns
电压波节 5.00 V
耗散功率 1.7 W
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1700 mW
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15.4 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-24
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99

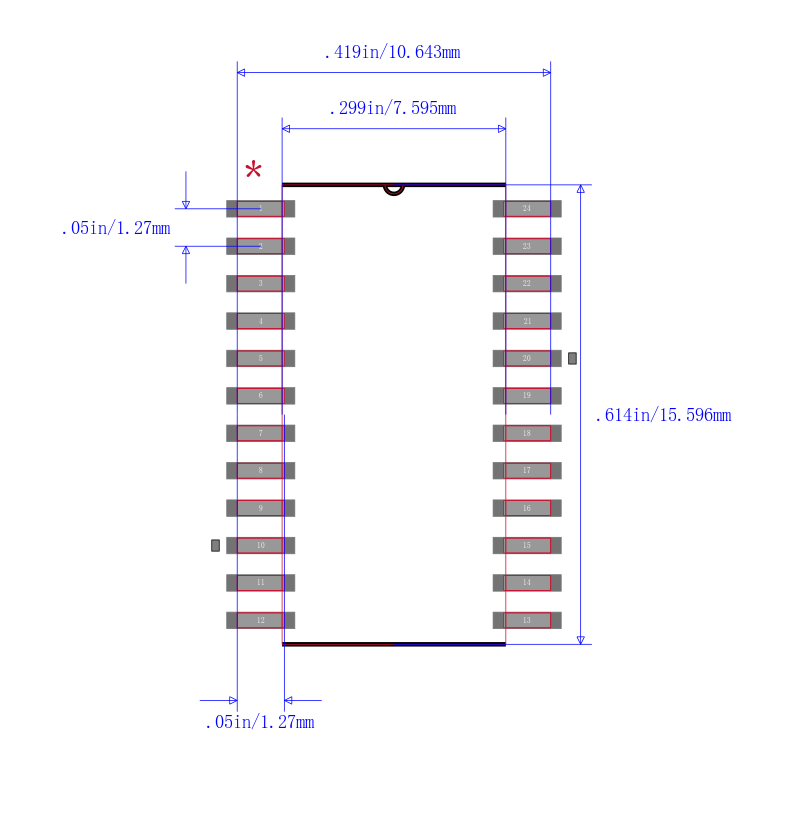

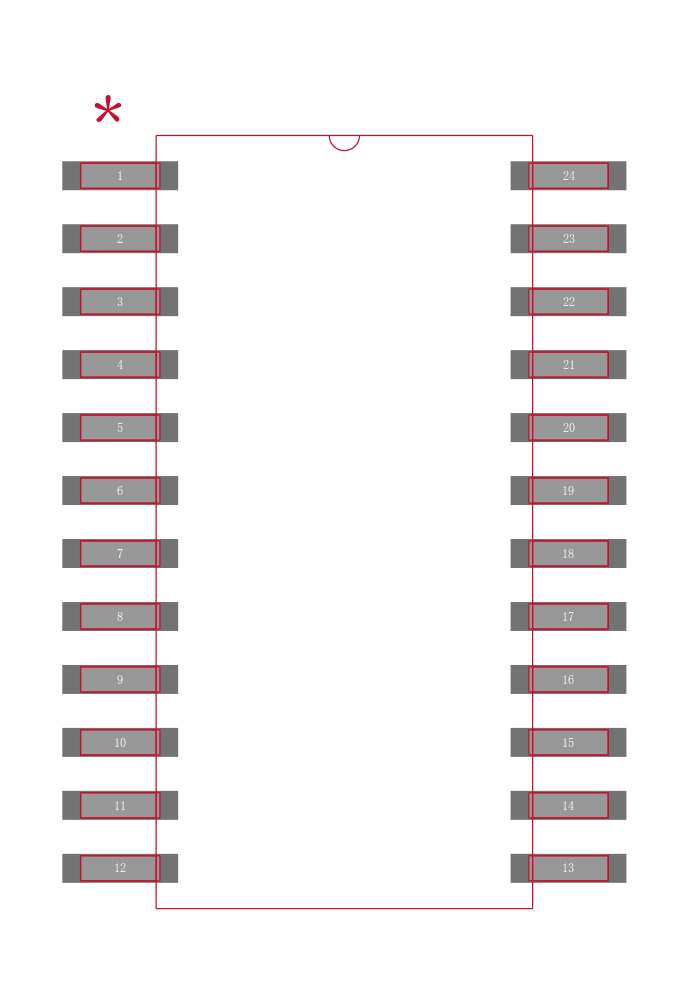

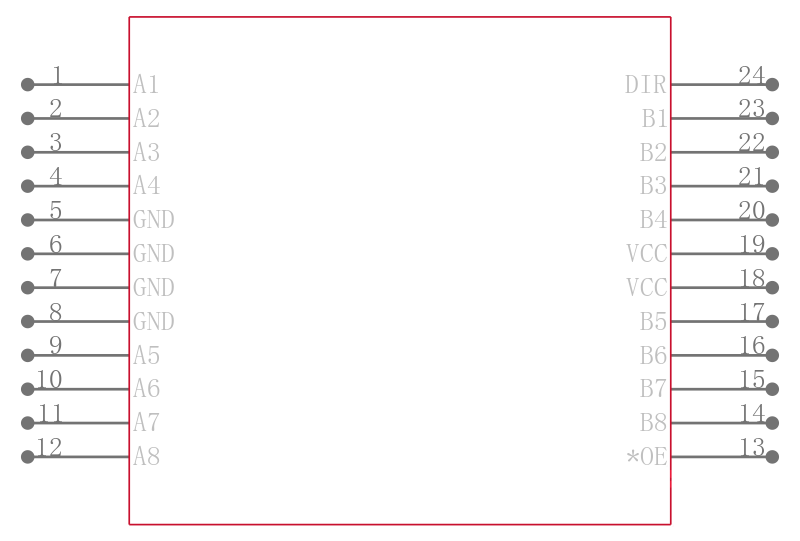

74ACT11245DW引脚图与封装图
