74ACT11245NT参数规格_中文资料_数据手册PDF

74ACT11245NT概述

八路总线收发器与3态输出 OCTAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS

Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-PDIP

得捷:
IC TXRX NON-INVERT 5.5V 24DIP

艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin PDIP Tube

安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin PDIP Tube

罗切斯特:
Bus XCVR Single 8-CH 3-ST 24-Pin PDIP Tube

74ACT11245NT中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 8

位数 8

传送延迟时间 10.0 ns

电压波节 5.00 V

耗散功率 1300 mW

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1300 mW

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

封装 DIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

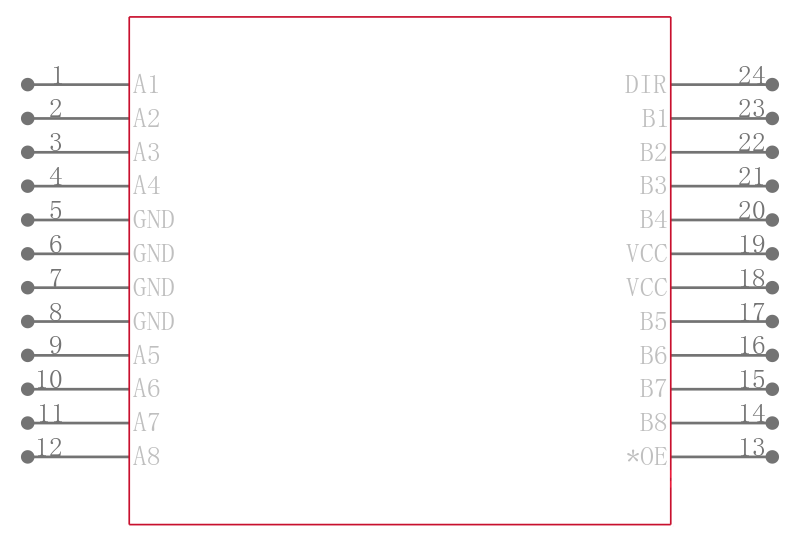

74ACT11245NT引脚图与封装图

在线购买74ACT11245NT

型号： 74ACT11245NT

描述：八路总线收发器与3态输出 OCTAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS
