78172-0005概述

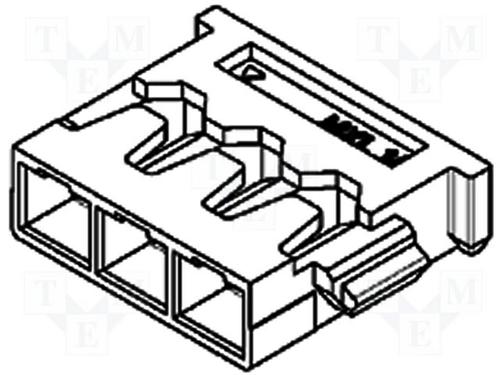

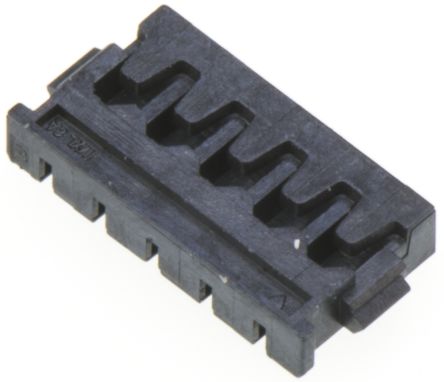

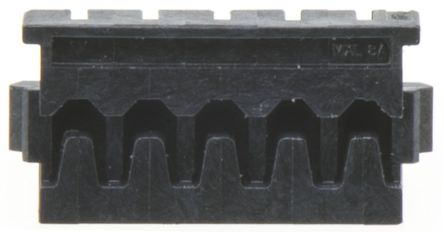

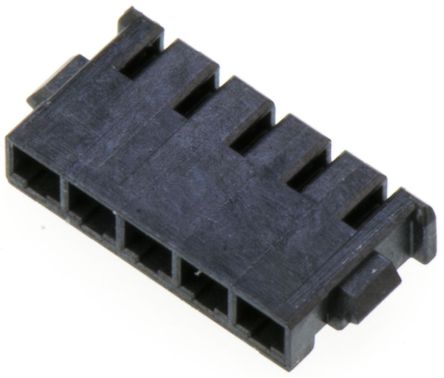

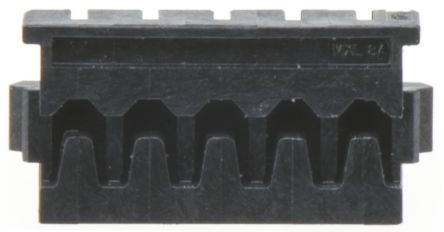

MOLEX  78172-0005  连接器外壳, Pico-EZmate Series, 插座, 5 路, 1.2 mm, 78172-0410 Socket Crimp Terminals

Pico-Ezmate 1.2mm 线对板插座压接外壳,78172 系列

Pico-Ezmate 78172 系列线对板插座压接外壳,带 1.2mm 节距,超薄型。 这些 Pico-Ezmate 母压接外壳由黑色 UL 94V-0 LCP 制成,具有极化、键接、摩擦锁定,配接时发出咔哒声。 这些 Pico-Ezmate 1.2mm 线对板母压接外壳的典型应用包括移动电话、笔记本电脑、便携式音频播放器和其他小型移动设备。

有关合适的压接插座端子,请参见库存号 700-0830。

有关配接连接器,请参见 Pico-Ezmate 78171 针座,库存号 700-0820(典型)。

Pico-Ezmate 插座外壳可与针座垂直配接,在紧密封装应用中易于放置。

### 1.20mm 线到板 - Molex Pico-EZmate

Molex 新型 1.20mm 节距 Pico-EZmate™ 连接器是紧凑、薄型,具有 1.40mm 匹配高度,用于线对板应用。

Pico-EZmate 连接器设计包括插座外壳和印刷电路板管座间的安全锁定功能。 插座与头部垂直匹配,可允许生产线极好的使用性。

管座装在压纹带中,用于自动插入设备。

管座和插座外壳都由无卤树脂(94 V-0 额定)材料制成。

这些系列符合欧洲 RoHS 指令。

78172-0005中文资料参数规格
技术参数

触点数 5

极性 Female

额定电流 1.5 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

针脚数 5

额定电流Max 1.5A/触头

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压 50 VAC

外形尺寸

宽度 1.3 mm

高度 3.5 mm

物理参数

外壳颜色 Black

触点材质 Copper Alloy

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bag

制造应用 消费电子产品, 车用, 智能手机, 照明

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC
