74ACT16861DLR概述
具有三态输出的20位总线收发器 20-BIT BUS TRANSCEIVERS WITH 3-STATE OUTPUTS
收发器，非反相 元件 10 位每元件 三态 Output 56-SSOP
得捷:
IC TXRX NON-INVERT 5.5V 56SSOP
立创商城:
74ACT16861DLR
艾睿:
Bus XCVR Dual 20-CH 3-ST 56-Pin SSOP T/R
Chip1Stop:
Bus XCVR Dual 20-CH 3-ST 56-Pin SSOP T/R
罗切斯特:
Bus XCVR Dual 20-CH 3-ST 56-Pin SSOP T/R
74ACT16861DLR中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 20
电路数 2
位数 20
传送延迟时间 11.1 ns
电压波节 5.00 V
耗散功率 1400 mW
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1400 mW
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 56
封装 SSOP-56
外形尺寸
封装 SSOP-56
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

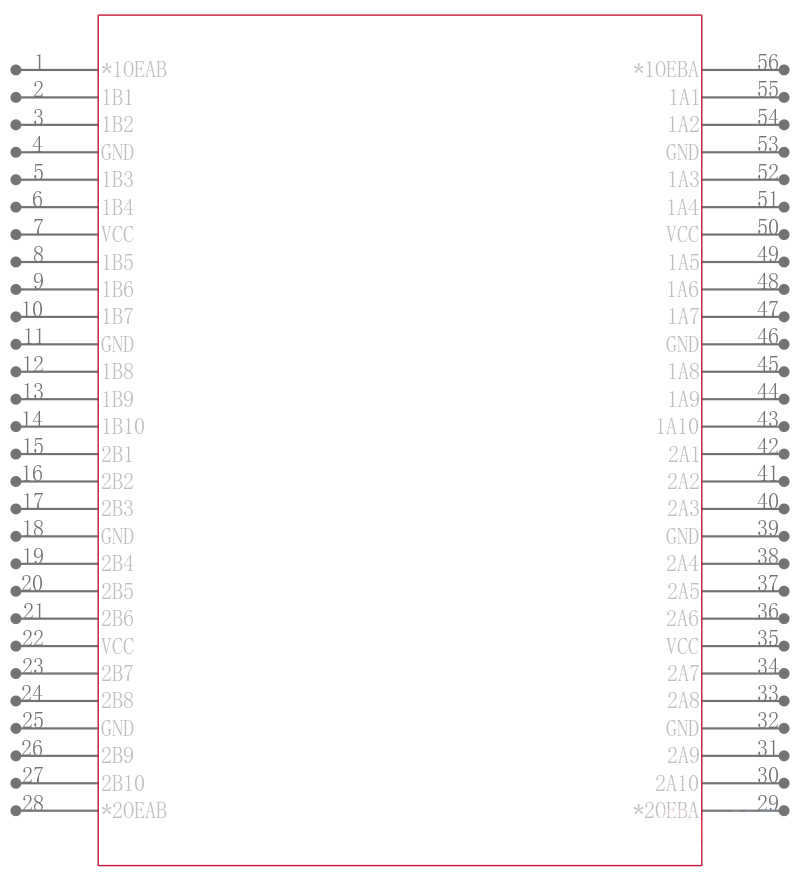

74ACT16861DLR引脚图与封装图
