796275-1

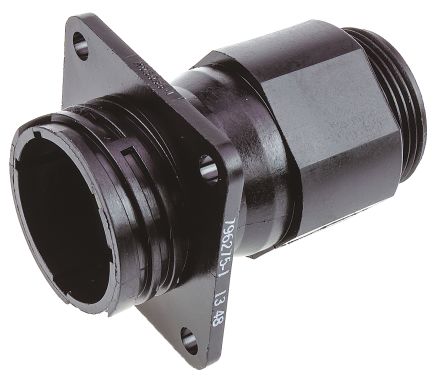

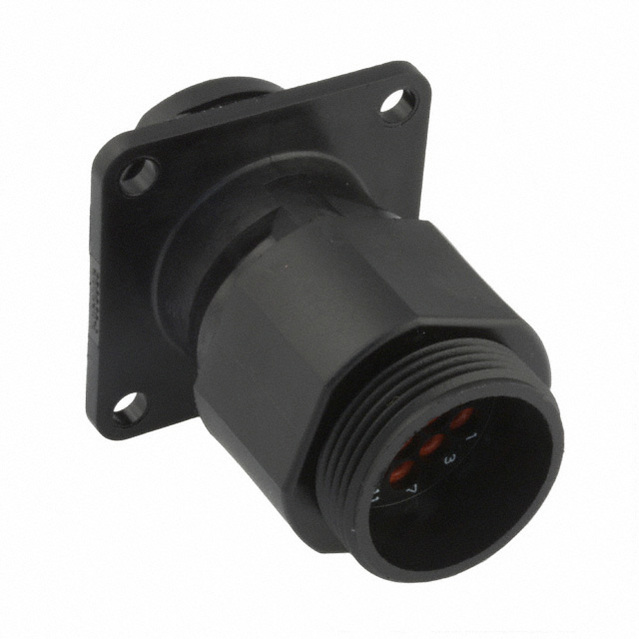

AMP FROM TE CONNECTIVITY  796275-1  环形连接器

系列 1 CPC ，单件式密封

系列 1 密封单件圆形塑料连接器，由 UL 94V-0 黑色热塑制成，带由灰色合成橡胶制成的预先安装、粘结外围封条。 此系列 1 密封圆形塑料连接器系列包含方形法兰插座、自由悬挂插座和插头，有关详细信息，请参考表格。 这些系列 1 圆形塑料连接器的方形法兰插座型号使用法兰封条，请参见典型库存号 362-4429、362-4441 和 362-4457。

### TE Connectivity CPC 塑料系列 1、2 和 3

轻型纤维填充尼龙压接端接连接器，适合过程控制和运输用途。 连接器外壳有三种类型，固定插座、自由（直插式）插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流，额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高，3 系列触点密度较低，适合电源应用。 有关触点和工具的详细信息，请参见其他系列“AMP CPC 触点和工具”。1 系列提供密封附件，以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳，请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A，使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意，密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列，请参阅“电缆附件”部分。
