7114-RC概述

共模扼流圈EMI Common Mode EMI Chokes

2 线路共模通孔 2A DCR 85 毫欧

立创商城:
2.55mH@1kHz 2A

得捷:
CMC 2.55MH 2A 2LN TH

艾睿:
Common Mode Chokes Dual 2.55mH 1kHz 2A 85mOhm DCR Thru-Hole

Allied Electronics:
INDUCTOR EMI COMMON MODE 2.55MH

Chip1Stop:
Common Mode Chokes Dual 2.55mH 1kHz 2A 85mOhm DCR Thru-Hole

Electro Sonic:
Common Mode Chokes Dual 2.55mH 1kHz 2A 85mOhm DCR Thru-Hole

7114-RC中文资料参数规格

技术参数

额定电流 2 A

容差 15 %

电感 2550 μH

屏蔽 No

测试频率 1 kHz

电阻DC） 0.085 Ω

额定电流Max 2 A

工作温度Max 105 ℃

工作温度Min -55 ℃

电阻DC Max 85 mΩ

封装参数

安装方式 Through Hole

封装 Through-Hole

外形尺寸

长度 20.32 mm

宽度 13.97 mm

高度 20.32 mm

封装 Through-Hole

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

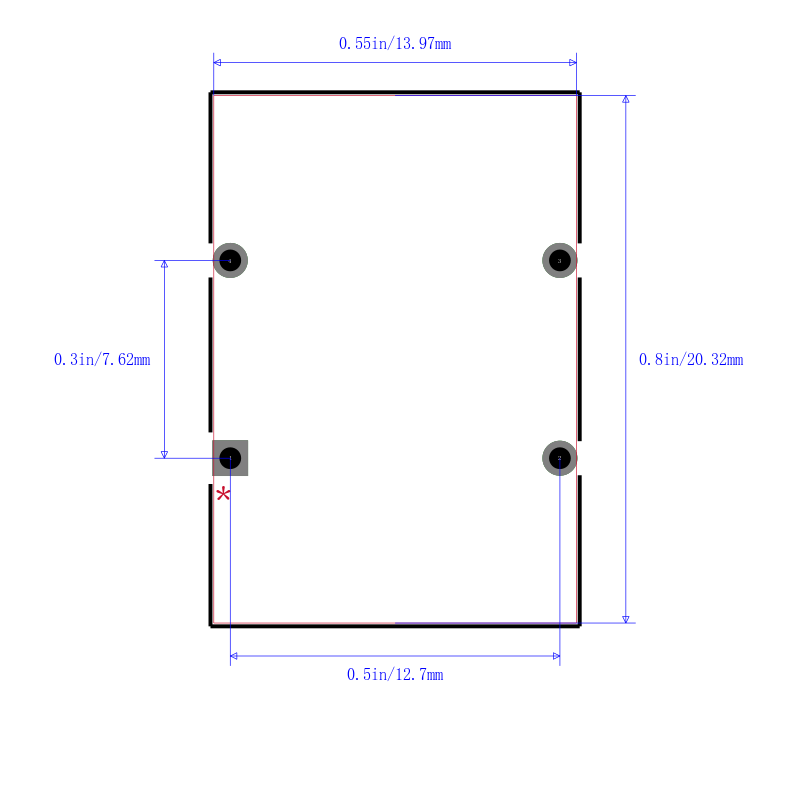

7114-RC引脚图与封装图

在线购买7114-RC

型号： 7114-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：共模扼流圈EMI Common Mode EMI Chokes
