74HCT541D,653概述
八路缓冲器/驱动器三态同相输出
The is an octal non-inverting Buffer/Line Driver with 3-state outputs. The device features two output enables OE1 and OE2. A HIGH on OEn causes the outputs to assume a high-impedance OFF-state. Inputs include clamp diodes that enable the use of current limiting resistors to interface inputs to voltages in excess of VCC.
- .
- Input TTL level
- .
- Complies with JEDEC standard no. 7A
74HCT541D,653中文资料参数规格
技术参数
电源电压DC 4.50V min
输出接口数 8
输出电流 4.00 mA
通道数 8
针脚数 20
逻辑门个数 8
输入数 8
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20

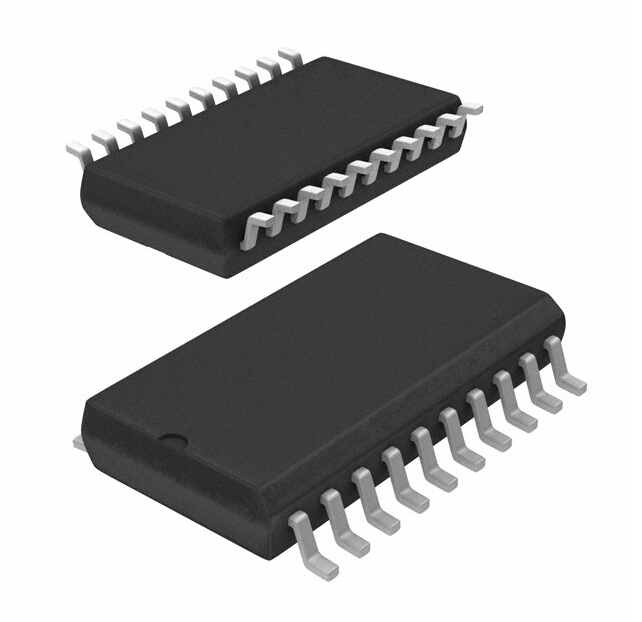

封装 SOT-163-20
外形尺寸
高度 2.45 mm
封装 SOT-163-20
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, Automation & Process Control, Signal Processing
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
