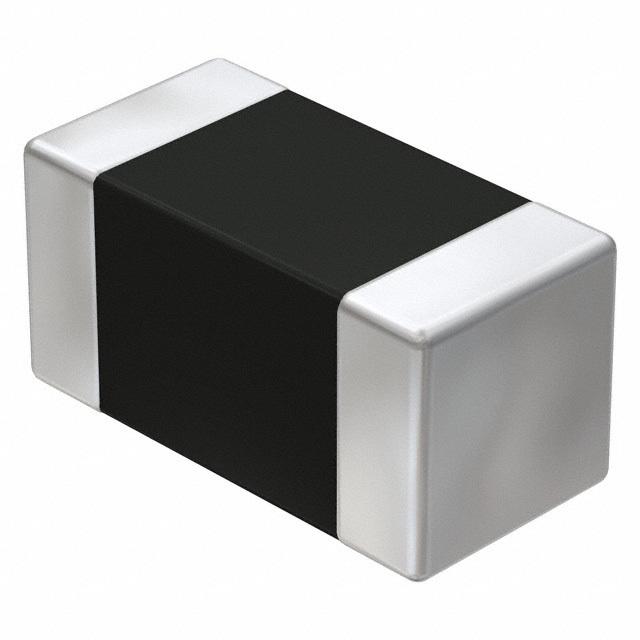

WURTH ELEKTRONIK 74479762133 表面贴装高频电感器, WE-PMI系列, 330 nH, ± 20%, 0.16 ohm
Wurth 0603 WE-PMI 系列电源多层器
0603 WE-PMI 系列电源多层电感器,具有磁性屏蔽结构,可消除串扰。 这些 WE-PMI 电源多层电感器适用于电流高达 1.8A、DCR 值低于 0.2Ω、工作温度范围在 -40 到 + 125°C 之间的应用。 这些 0603 WE-PMI 电源多层电感器的典型应用包括直流/直流转换器,尤其是在高切换频率 >1MHz 下,和便携式设备,例如 PDA 和数码相机。
库存号 823-5399、823-5392 和 823-5380 是薄型型号。
紧凑型多层表面安装片式磁珠扼流圈,磁性屏蔽以消除串扰。
适用于最大 2.5A 的大电流应用
DCR 值低于 0.2Ω
工作温度范围:-40°C 至 +125°C
推荐用于回流焊接
应用包括:直流/直流转换器,尤其是高切换频率;便携式设备,例如 PDA 和 数码相机
额定电流 1.1 A
容差 ±20 %
电感 330 nH
自谐频率 200 MHz
Q值 7
产品系列 WE-PMI
电感公差 ±20 %
测试频率 1 MHz
电阻DC) 160 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.16 Ω
安装方式 Surface Mount
封装公制 1608
封装 0603
长度 1.6 mm
宽度 0.8 mm
高度 0.5 mm
封装公制 1608
封装 0603
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
