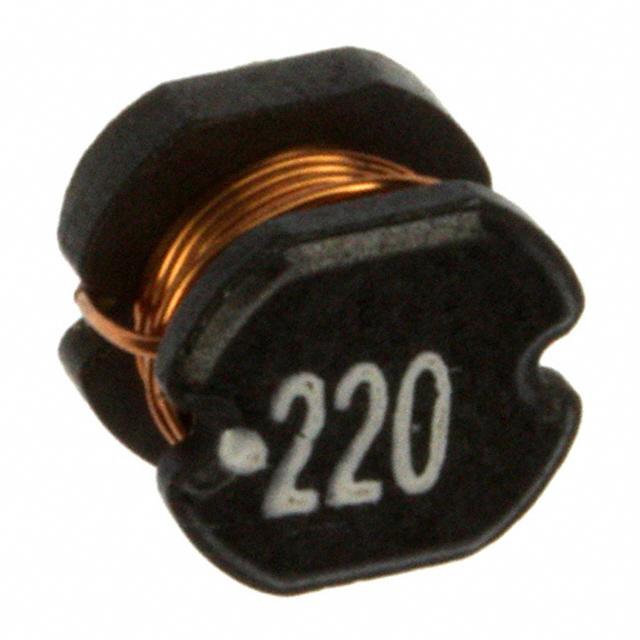

WURTH ELEKTRONIK 744774122 表面贴装功率电感器, WE-PD2系列, 22 µH, ± 20%, 非屏蔽, 0.18 ohm, 1.28 A

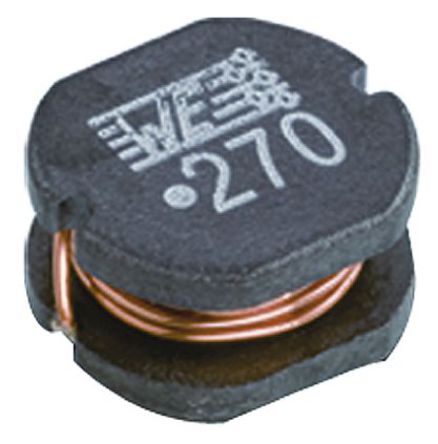

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
尺寸 mm
---
管壳尺寸 | A | B | C | D
4532 | 4.0 | 4.5 | 3.2 | 1.0
5820 | 5.0 | 5.8 | 2.0 | 2.0
5848 | 5.0 | 5.8 | 4.5 | 2.0
7850 | 7.0 | 7.8 | 5.0 | 3.0
1054 | 9.0 | 10.0 | 5.4 | 3.5
欧时:
### WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ![http://china.rs-online.com/largeimages/LD333848-02.gif]http://china.rs-online.com/largeimages/LD333848-02.gif ### Wurth 非标准表面安装电感器（扼流圈）
得捷:
FIXED IND 22UH 1.28A 180MOHM SMD
立创商城:
22uH ±20% 1.53A
Newark:
# WURTH ELEKTRONIK 744774122 Surface Mount Power Inductor, WE-PD2 Series, 22 µH, 1.28 A, 1.53 A, Unshielded, 0.18 ohm
额定电流 1.28 A
容差 ±20 %
电感 22 µH
自谐频率 16 MHz
产品系列 WE-PD2
电阻 109 mΩ
共振频率 16.0 MHz
电感公差 ±20 %
测试频率 10 kHz
电阻DC） ≤180 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±20 %
电阻DC Max 0.18 Ω
安装方式 Surface Mount
引脚数 2
封装 5.8mm x 5.2mm x 4.5mm
长度 5.8 mm
宽度 5.2 mm
高度 4.5 mm
封装 5.8mm x 5.2mm x 4.5mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
