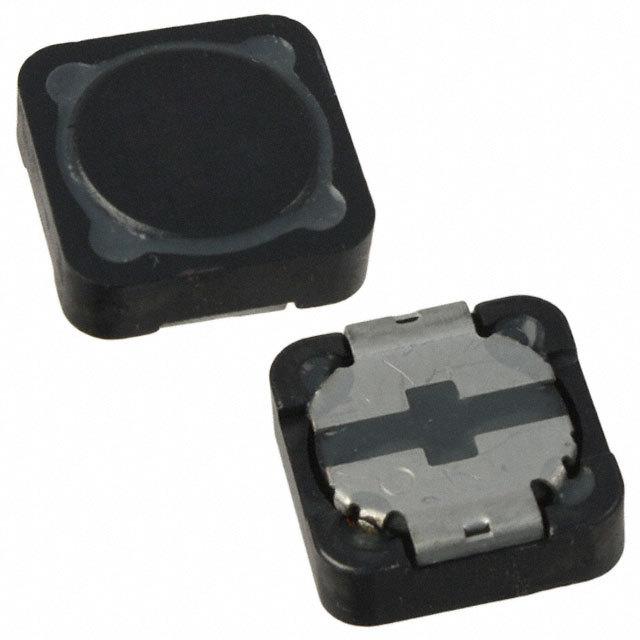

WURTH ELEKTRONIK 7447715120 表面贴装功率电感器, WE-PD系列, 12 µH, ± 20%, 屏蔽, 0.038 ohm, 3.5 A
WE-PD 系列磁性屏蔽线绕扼流圈
Wurth WE-PD 线绕表面安装器为磁性屏蔽，从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面：回流。工作温度 -40 至 +125°C。
开关调节器带低工作电压
集成直流-直流转换器
开关调节器带高效率 >86%
图形卡
### 注
塑料基座变体应用由于其单片结构，仅部分适用于高变量或冲击应用。
### Wurth 非标准表面安装电感器（扼流圈）
得捷:
FIXED IND 12UH 3.5A 38 MOHM SMD
欧时:
Wurth WE-PD 系列 屏蔽 12 μH 绕线贴片电感器 7447715120, ±20%容差, 3.5A Idc, 38mΩ最大直流电阻
贸泽:
Fixed Inductors WE-PD 1245 12uH 3.5A 0.038Ohm
e络盟:
功率电感SMD, 12 µH, 3.5 A, 屏蔽, 3.6 A, WE-PD系列, 12mm x 12mm x 4.5mm
Newark:
# WURTH ELEKTRONIK 7447715120 Surface Mount Power Inductor, WE-PD Series, 12 µH, 3.5 A, 3.6 A, Shielded, 0.038 ohm
额定电流 3.5 A
容差 ±20 %
电感 12 µH
自谐频率 19 MHz
产品系列 WE-PD
电阻 30.0 mΩ
共振频率 19.0 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） 38 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.038 Ω
安装方式 Surface Mount
封装 12mm x 12mm x 4.5mm
长度 12 mm
宽度 12 mm
高度 4.5 mm
封装 12mm x 12mm x 4.5mm
产品生命周期 Discontinued at Digi-Key
包装方式 Cut Tape CT
制造应用 开关调节器带高效率 >86%, 图形卡, 集成直流-直流转换器, 便携式器材, Consumer Electronics, Power Management, 电源管理, 消费电子产品, 工业, Industrial, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
