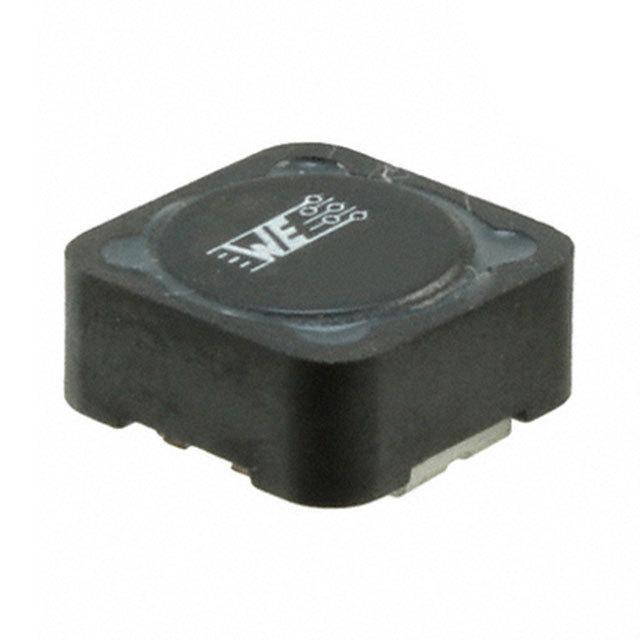

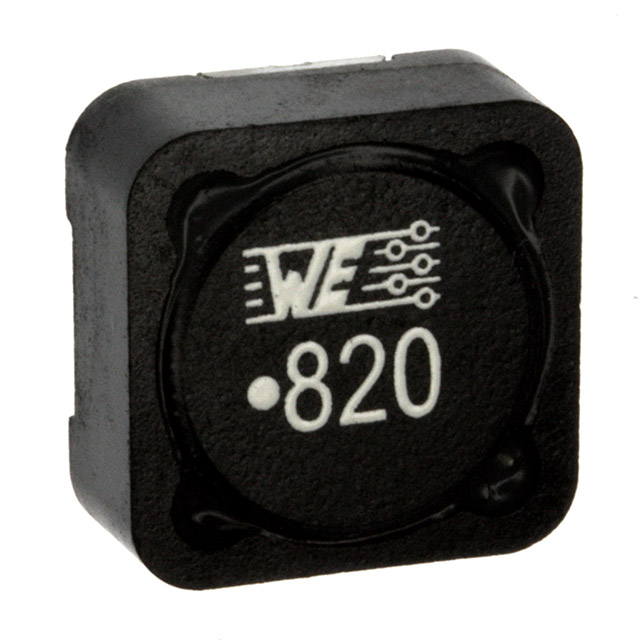

WURTH ELEKTRONIK 744771182 表面贴装功率电感器, WE-PD系列, 82 µH, ± 20%, 屏蔽, 0.14 ohm, 1.65 A
SMD 功率器 WE-PD 类型(金属基座 1260 - 1210)
磁性屏蔽型号,可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载,用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面:回流
应用:开关调节器(低工作电压)、集成直流/直流转换器,非常适用于带极高效率 >86% 的开关调节器、显卡
立创商城:
82uH ±20% 1.88A 140mΩ
得捷:
FIXED IND 82UH 1.65A 140MOHM SMD
欧时:
### SMD 功率电感器 WE-PD 类型(金属基座 1260 - 1210)磁性屏蔽型号,可导致低漏泄现场 高存储容量 低自损耗 最高可能的电流负载,用于 SMD 电感器 工作温度 -40 至 +125°C 推荐的焊接剖面:回流 应用:开关调节器(低工作电压)、集成直流/直流转换器,非常适用于具有极高效率>86% 的开关调节器、显卡 **大小** | **A mm** | **C mm** | **E mm** | **深度 mm** ---|---|---|---|--- 1260 | 12.0 | 12.0 | 6.0 | 5.0 1280 | 12.0 | 12.0 | 8.0 | 5.0 1210 | 12.0 | 12.0 | 10.0 | 5.0 ![http://china.rs-online.com/largeimages/LD333848-01.gif]http://china.rs-online.com/largeimages/LD333848-01.gif ### 表面安装
贸泽:
Fixed Inductors WE-PD 1260 82uH 1.65A .14Ohm
e络盟:
功率电感SMD, 82 µH, 1.65 A, 屏蔽, 1.88 A, WE-PD系列, 12mm x 12mm x 6mm
Verical:
Power Choke Shielded Wirewound 82uH 20% 1KHz Ferrite 1.65A 140mOhm DCR T/R
Newark:
# WURTH ELEKTRONIK 744771182 Surface Mount Power Inductor, WE-PD Series, 82 µH, 1.65 A, 1.88 A, Shielded, 0.14 ohm
额定电流 1.65 A
容差 ±20 %
电感 82 µH
自谐频率 5.2 MHz
产品系列 WE-PD
电阻 129 mΩ
共振频率 5.20 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC) ≤140 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.14 Ω
安装方式 Surface Mount
封装 12mm x 12mm x 6mm
长度 12 mm
宽度 12 mm
高度 6 mm
封装 12mm x 12mm x 6mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Consumer Electronics, 便携式器材, 消费电子产品, 电源管理, 工业, Industrial, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
