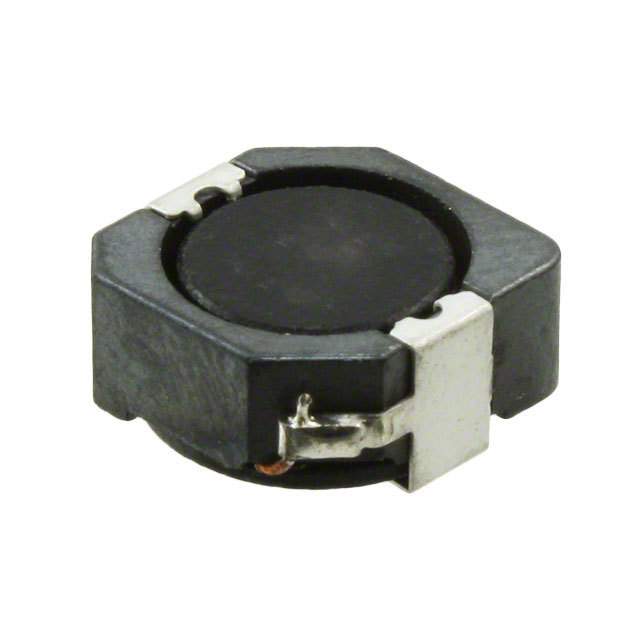

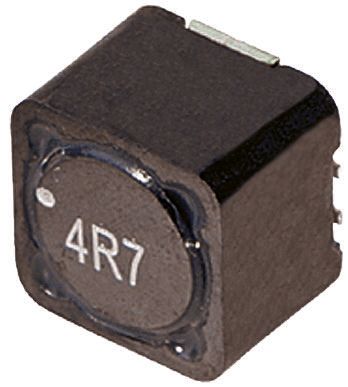

WURTH ELEKTRONIK 7447714220 表面贴装功率电感器, WE-PD系列, 22 µH, ± 20%, 屏蔽, 0.05 ohm, 3 A

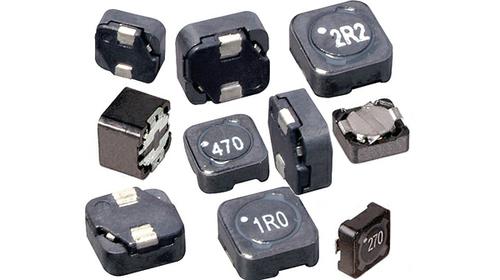

WE-PD 系列磁性屏蔽线绕扼流圈
Wurth WE-PD 线绕表面安装器为磁性屏蔽,从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面:回流。工作温度 -40 至 +125°C。
### 应用
开关调节器带低工作电压
集成直流-直流转换器
开关调节器带高效率 >86%
图形卡
尺寸 mm
---
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
**7332** | 7.3 | 7.3 | 3.2 | 2.0
**7345** | 7.3 | 7.3 | 4.5 | 2.0
**1030** | 10 | 10 | 3.0 | 3.0
**1050** | 10 | 10 | 5.0 | 5.0
**1245** | 12 | 12 | 4.5 | 5.0
### 注
塑料基座变体应用由于其单片结构,仅部分适用于高变量或冲击应用。
额定电流 3 A
容差 ±20 %
电感 22 µH
自谐频率 14.5 MHz
产品系列 WE-PD
电阻 42.0 mΩ
共振频率 14.5 MHz
电感公差 ±20 %
测试频率 100 kHz
电阻DC) ≤50 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.05 Ω
安装方式 Surface Mount
封装 10mm x 10mm x 5mm
长度 10 mm
宽度 10 mm
高度 5 mm
封装 10mm x 10mm x 5mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
