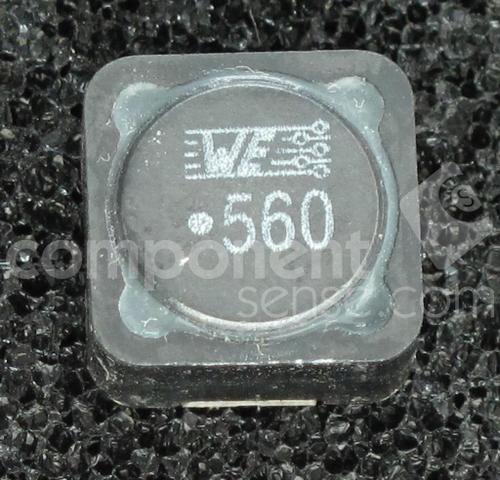

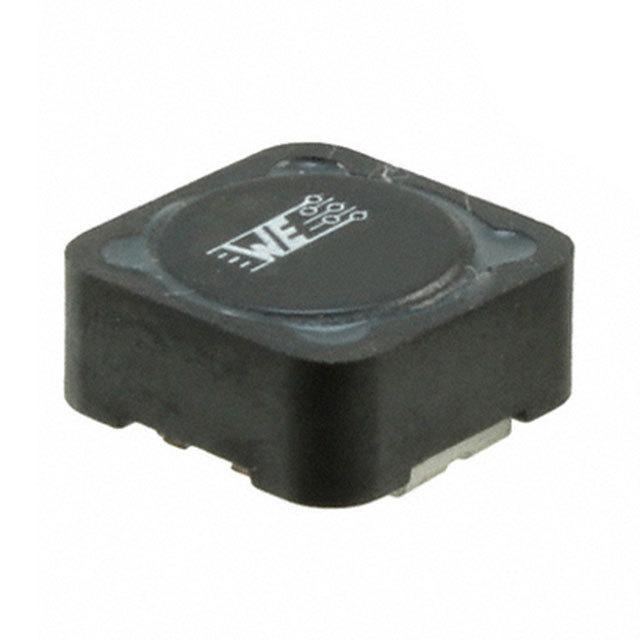

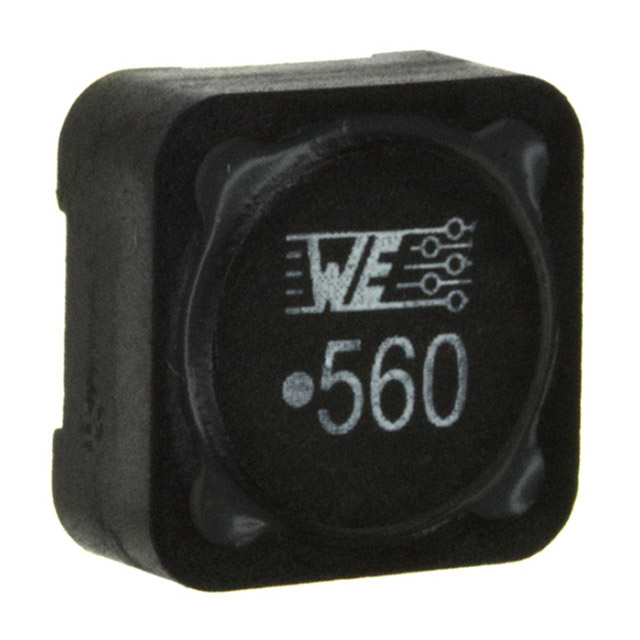

WURTH ELEKTRONIK 744771156 表面贴装功率电感器, WE-PD系列, 56 µH, ± 20%, 屏蔽, 0.11 ohm, 2.01 A
SMD 功率器 WE-PD 类型（金属基座 1260 - 1210）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于带极高效率 >86% 的开关调节器、显卡
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
---|---|---|---|---
1260 | 12.0 | 12.0 | 6.0 | 5.0
1280 | 12.0 | 12.0 | 8.0 | 5.0
1210 | 12.0 | 12.0 | 10.0 | 5.0
额定电流 2.01 A
容差 ±20 %
电感 56 µH
自谐频率 8 MHz
产品系列 WE-PD
电阻 87.0 mΩ
共振频率 7.00 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤110 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.11 Ω
安装方式 Surface Mount
封装 12mm x 12mm x 6mm
长度 12 mm
高度 6 mm
封装 12mm x 12mm x 6mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Consumer Electronics, Industrial, Portable Devices, 消费电子产品, Power Management, 工业, 便携式器材, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
