74457068概述

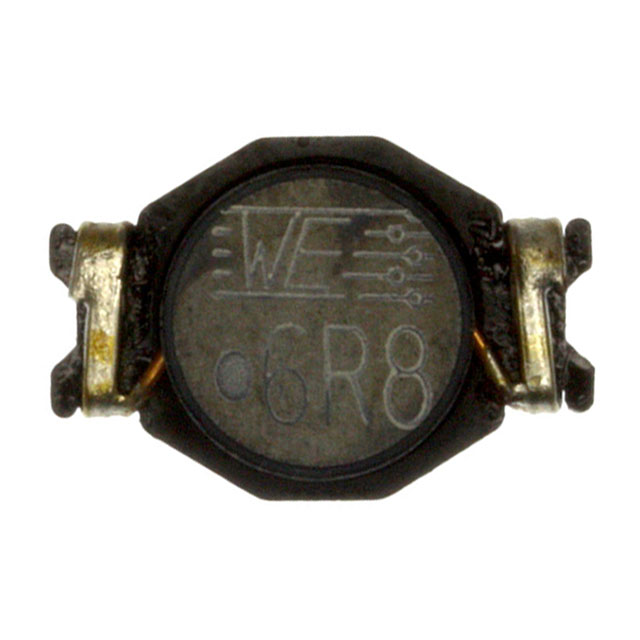

WURTH ELEKTRONIK 74457068 表面贴装功率电感器, WE-PD4系列, 6.8 µH, ± 20%, 非屏蔽, 0.017 ohm, 7.5 A
WE-PD4 系列线绕扼流圈
Wurth WE-PD4 线绕表面安装器为紧凑型设计，且具有低损耗铁氧体芯。这些功率电感器具有高达 15A 的额定电流，可在高达 10 MHz 频率下使用。应用：高效率 SMPSU，干扰抑制。工作温度：-40°C 至 +125°C
尺寸 mm
---
**封装**
|
**尺寸（长 x 宽 x 高）**
S | 6.6 x 4.45 x 2.92 mm
L | 12.7 x 10 x 5.0 mm
XL | 22 x 15 x 7.0 mm
74457068中文资料参数规格
技术参数
额定电流 7.5 A
容差 ±20 %
电感 6.8 µH
自谐频率 27.0 MHz
产品系列 WE-PD4
电阻 14.1 mΩ
共振频率 27.0 MHz
电感公差 ±20 %
电阻DC） ≤17.00 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.017 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 22mm x 15mm x 7mm
外形尺寸
长度 22 mm
高度 7 mm
封装 22mm x 15mm x 7mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
在线购买74457068
型号： 74457068
描述：WURTH ELEKTRONIK 74457068 表面贴装功率电感器, WE-PD4系列, 6.8 µH, ± 20%, 非屏蔽, 0.017 ohm, 7.5 A
