744235110概述

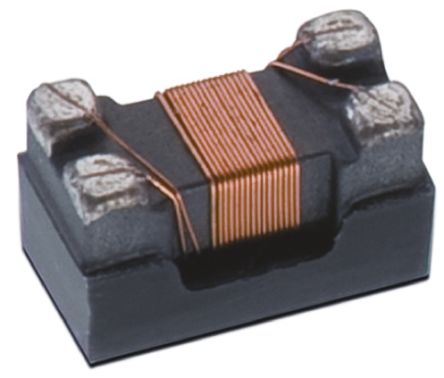

WURTH ELEKTRONIK 744235110 滤波器, 共模, SMD, 11uH
Wurth WE-CNSW SMD 系列共模
Wurth WE-CNSW 共模滤波器在高频率下提供高共模抑制，其对称绕组对高速信号的影响很小。 提供各种额定电流和阻抗值，这些共模滤波器的合适应用包括 USB 2.0、Firewire、LVDS、LAN、高速数据线路和共模噪声源。
推荐使用回流焊接
在高频率下具有共模 EMI 噪声抑制
尺寸 mm
---
**封装**
|
**A**
|
**B**
|
**C**
|
**D**
|
**E**
0603 | 1.6 | 0.85 | 1.1 | 0.25 | 0.25
0805 | 2.0 | 1.2 | 1.2 | 0.45 | 0.40
1206 | 3.2 | 1.6 | 1.8 | 0.7 | 0.6
1812 | 4.5 | 3.2 | 2.8 | 1.0 | 1.2
744235110中文资料参数规格
技术参数
额定电压DC 60 V
额定电流 450 mA
电感 11 µH
额定电流Max 450 mA
额定电流DC 450 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 50 V
电阻DC Max 800 mΩ
封装参数
安装方式 Surface Mount
封装 1812
外形尺寸
长度 4.5 mm
宽度 3.2 mm
高度 2.8 mm
封装 1812
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Communications & Networking, 通信与网络
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
744235110引脚图与封装图
